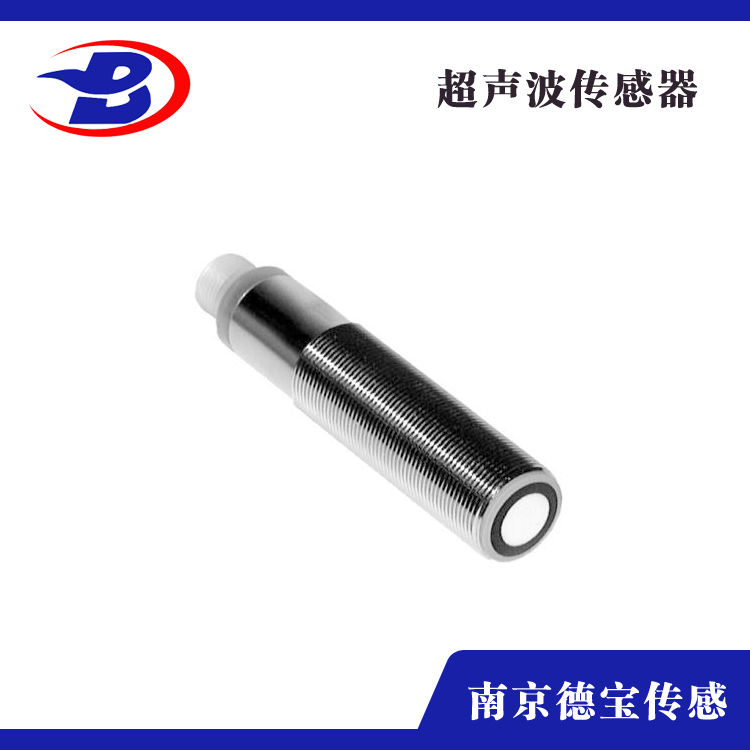

DOB-UB2000/L-F42-I-V15 M18超声波传感器

DOB-UB2000/L-F42-I-V15 M18超声波传感器特性

 技术参数

一般说明

  特性

• 485通讯

• 测量窗口可调

• 声锥宽度可调

检测范围调节范围盲区

标准目标板换能器频率

响应延时

70 ... 1000mm

100 ... 1000mm

0 ... 70 mm

100 mm x 100 mm

约 255 kHz

约 125 ms

• TEACH-IN 输入

   工作方式 / 显示方式

• 同步功能

• 接近开关关闭功能

• 温度补偿

• 盲区很小

  接线形式

LED 黄色

LED 红色电气参数

工作电压

空载电流 I0

黄灯常亮：物体在检测范围内

黄灯闪烁：TEACH-IN 状态下检测到目标物常亮：出错

红灯闪烁：TEACH-IN 状态下未检测到目标物

10 ... 30 V DC, 纹波 10 %SS

£ 45 mA

   输入/ 输出

一个同步输入，双向

0-level: -UB ... +1 V; 1-level: +4 V ... +UB

输入阻抗 : > 12 k ,W

同步脉冲 : ³ 100 µs, 同步脉冲周期 : ³ 2 ms

      同步频率

一般操作模式

多重操作模式输入

输入形式

输出

输出形式分辨率

特性曲线偏差

重复精度负载阻抗温度漂移

£ 40 Hz

£ 40 Hz/n, n = 接近开关数量

一个 TEACH-IN 输入

测量范围的下限 A1: -UB ... +1 V, 测量范围的上限 A2:

+4 V ... +UB

输入阻抗 : > 4.7 kW, TEACH-IN 脉冲 : ³ 1 s

1 个模拟量输出 0-10V

0.35 mm

满量程值的 ± 1 % 满量程值的 ± 0.1 % 0 ... 300 Ohm

满量程值的 ± 1.5 %

   符合标准

标准 EN 60947-5-2

V15 ૶থഗ

2

3 1

4      5

   周围环境  环境温度 -25 ... 70 ºC (248 ... 343 K)

储存温度 -30... 85 ºC (233 ... 358 K)

机械特性

防护等级 IP65

连接方式 V15 连接器( M12 x 1), 5 针

      材料   外壳 黄铜镀镍

换能器 环氧树脂 / 空心玻璃球混合物 ; 聚氨基甲酸酯泡沫体

重量 60 克
