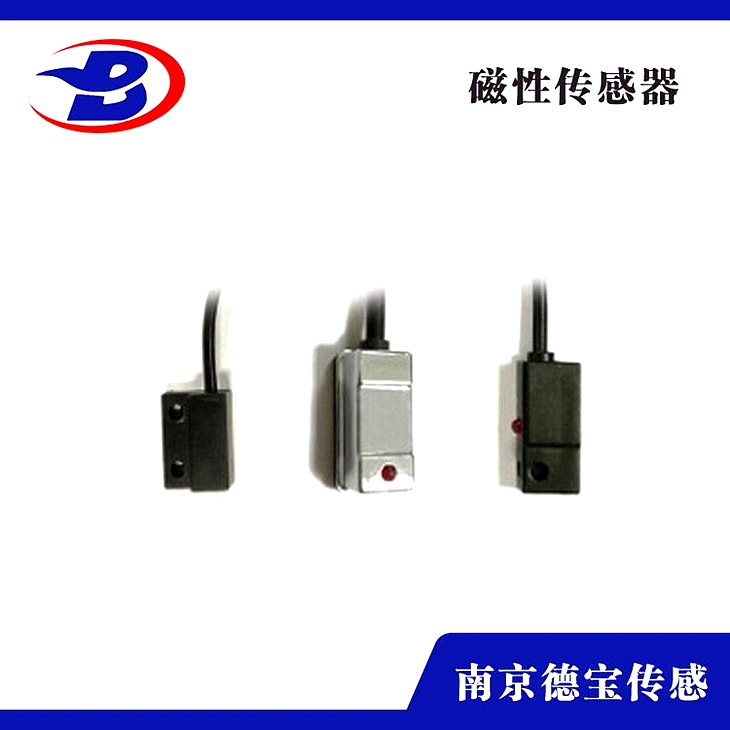

DOB-CSJ-E80/L-50ANB磁性接近开关传感器

DOB-CSJ-E80/L-50ANB磁性接近开关传感器

产品详情

DOB-CSJ-E80/L-50ANB磁性接近开关传感器

简介:


磁性开关是接近传感器,它(以至透过非黑色金属)响应于一个永磁场。作用间隔大于电感传感器。响应曲线与永磁场的方向有关。
当一个目的(永磁铁或外部磁场)接近时,线圈铁芯的导磁性(线圈的电感量L是由它决议的)变小,线圈的电感量也减小,Q值增加。鼓励振荡器振荡,并使振荡电流增加。
当一个磁性目的靠近时,磁式传感器的电流耗费随之增加。

工作原理:

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸能够使各种型号的气缸,但缸筒bixu是导磁性弱、隔磁性强的资料,如硬铝、不锈钢、黄铜等。在非磁性体的活塞上装置一个yongjiu磁铁(橡胶磁铁)的磁环,随活塞挪动的磁环靠近开关时,舌簧开关的两根huangpian被磁化而互相吸收,触点闭合;当磁环移开开关后,huangpian失磁,触点断开。出点闭合或断开时发出电xin号(或使电xin号消逝),控制相应电磁阀完成切换动作。如下图所示。磁性开关内部普通还带有开关动作的指示灯和过电压维护电路,用树脂塑封在一个壳体内。

类型分类:

1、常开型:开关平常处在断开状态,当磁体作用时,则开关处于闭合状态。

2、常闭型:开关平常处在闭合状态,当磁体作用时,则开关处于断开状态。

3、开闭型:即一个开关分两组共三根线,一根为公用线。一组为常开型,则另一组为常闭型。当磁体作用时,常开型处于闭合状态,常闭型处于断开状态。

4、高温型:合适环境温度为-20℃~+180℃。

5、两个独立通道开闭型 :触头为两个独立触点,输出两组接线(四根线)。一组为常开触点;一组为常闭触点。

作用:

1、气缸的磁性开关主要是作为位置信号提供应控制器,控制器检测到磁性开关信号的有无,对气缸完成位置控制、到位中止、到位启动。

2、磁性开关的信号能够直接输出到TPC8-8TD表格程序控制器的输入端,完成上述功用,还能够经过控制器的判别间接完成到位baojing、未到位baojing、物料检测,以及能够对气缸的动作次数停止计数和循环次数的控制。

3、假如不运用磁性开关,经过控制器内部的定时控制也是能够完成各种动作的控制,由于气压不稳气缸的行程时间的误差,因而须设置较长的定时时间才干牢靠的工作,这样定时控制会降低设备的工作效率。而运用磁性开关来检测气缸的位置和状态,能够youxiao地进步被控设备的工作效率。

常见气缸磁性开关的装置办法:

1)用钢带固定

2)固定在导轨上

3)卡固在拉杆上

4)直接装置

运用留意事项

1)从平安思索,两磁性开关的间距应比磁滞间隔大3mm。

2)磁性开关不得装在强磁场设备旁(如电焊设备等)。

3)两个以上气缸磁性开关平行运用时,为避免磁性体挪动的互相干扰,影响检测jing度,两缸筒间间隔普通应大于40mm。

4)活塞接近磁性开关时的速度v不得大于磁性开关能检测的大速度vmax。该速度vmax与磁性开关的小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为:vmax=lmin/tc

例如,磁性开关衔接的电磁阀的动作时间t=0.02s,磁性开关的小动作范围lmin=10mm,则磁性开关能检测的大速度vmax=500mm/s。若气缸活塞的速度小于500mm/s,则此磁性开关能够运用。若活塞运动速度大于500mm/s,又没有适宜的通用型磁性开关可选,则只能选用带延时功用的磁性开关。

5)装置开关时拧紧螺钉的力矩要恰当。力矩过大会损坏开关,力矩太小有可能使开关的佳装置位置呈现偏移。

6)要定期检查磁性开关的装置位置能否呈现偏移。在设定位置活塞中止时对双色型开关,绿灯亮为正确,红灯亮则呈现偏移了。
