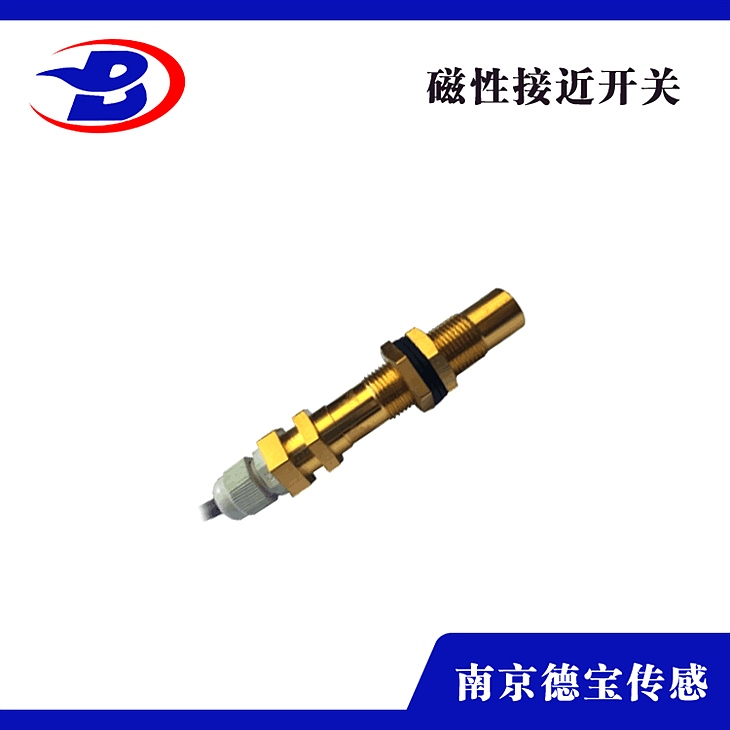

DOB-HRCI/L-5底卸式矿车磁性开关传感器

DOB-HRCI/L-5底卸式矿车磁性开关传感器

技术性能指标

1. 动作间隔：120mm

2. 通断差：30mm以内

3. 响应时间：小于10ms

4. 振动频率：20G 10-1000HZ

5. 励磁电压：DC24V±2V

6. 励磁电流：0.6A

7. 环境湿度：-55℃—+125℃

8. 接点容量：80VA

类型分类

1、常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。

2、常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。

3、开闭型：即一个开关分两组共三根线，一根为公用线。一组为常开型，则另一组为常闭型。当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。

4、高温型：合适环境温度为-20℃~+180℃。

5、两个独立通道开闭型 ：触头为两个独立触点，输出两组接线（四根线）。一组为常开触点；一组为常闭触点。

产品阐明

1、构成磁接近开关是由磁体和开关触头两个局部构成。磁体分为电磁体和永磁体两种，依据控制的需求停止选择。开关触头又分为常开接点，常闭接点及转控接点三种方式，也是依据实践需求停止选择。磁体和触头要装在同一个轴线上，且二者间的间隔在工作间隔之内。在开关触头的四周，不能有强磁场，以免形成影响。电磁体需求用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而形成短接烧毁触点。接线应尽量短，尽可能远离其它配线

2、功用非记忆型磁接近开关，为非接触的，具有通，断或转换功用，以便完成对位，限位和各种控制目的。
