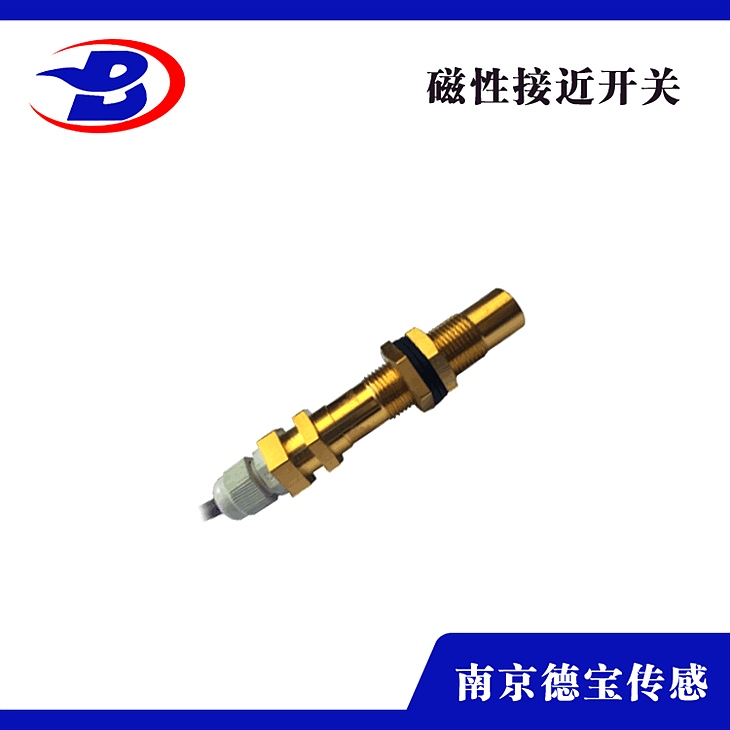

DOB-VL27/L-D10K防爆磁性接近开关
DOB-VL27/L-D10K防爆磁性接近开关
构造特征与工作原理
1、内部采用干簧管和一块磁钢配合运用,具有熔点高的特性。
2、把干簧管和磁钢密封于壳体内部,可以有效避免撞击,有很强的抗干扰才能。
3、小磁钢的磁性缺乏以使干簧管内的弹片互相吸收,开关坚持常开状态。
4、当磁钢从一个方向由远及近接近开关时,干簧管内的弹片接点吸合,当磁钢分开时,由于开关内的磁钢同时被磁化,而使干簧管的状态不断坚持。
5、当磁钢从反方向再次靠近开关时,磁钢被反向磁化而使磁性降低,使干簧管弹片由于弹性而弹开,接点也随之断开。
6、磁钢直接装置在被检测运动物体上,磁钢往复经过开关时驱动开关工作,同一运动轨迹上几个检测点开关只需一块磁钢。
运用环境条件及留意事项
1、四周环境温度:-5℃~+60℃;
2、大气压力:80KPa~106KPa;
3、相对湿度:≤95%(+25℃);
4、大气压力:80KPa~106KPa;
5、无振动和冲击的场所;
6、煤矿井下有爆炸性混合物,但无毁坏绝缘的腐蚀性气体的场所。
7、严禁在运转中敲打,严禁改装影响防爆性能。
8、配套磁钢外表磁场须≥1300GS。
产品阐明
1、构成磁接近开关是由磁体和开关触头两个局部构成。磁体分为电磁体和永磁体两种,依据控制的需求停止选择。开关触头又分为常开接点,常闭接点及转控接点三种方式,也是依据实践需求停止选择。磁体和触头要装在同一个轴线上,且二者间的间隔在工作间隔之内。在开关触头的四周,不能有强磁场,以免形成影响。电磁体需求用直流电24V供电,开关触头的两根引线要串接电源和负载,且不可只接电源而形成短接烧毁触点。接线应尽量短,尽可能远离其它配线
2、功用非记忆型磁接近开关,为非接触的,具有通,断或转换功用,以便完成对位,限位和各种控制目的。
