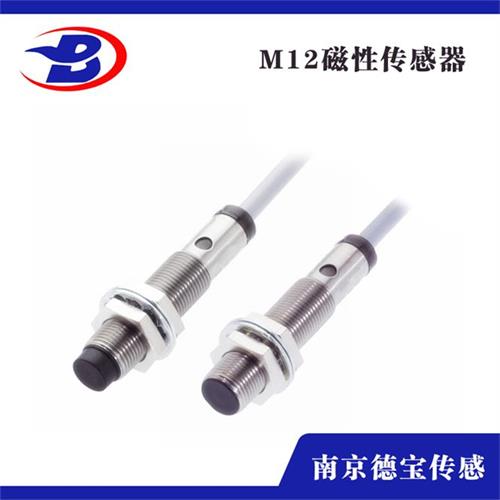

霍尔磁性传感器

霍尔磁性传感器

产品详情

南京德宝JK8002C霍尔传感器安装尺寸


K系列霍尔接近传感器(开关)是根据霍尔效应原理制成的新型自动化开关器件。本产品采用圆管形防水设计,达IEC144标准,外形尺寸与电气参数均参照日本立石电机株式会社OMRON产品。在工业自动化控制、包装、纺织、印刷机械、计数系统等领域有广泛的应用。JK系列按工作状态分为三类:JK-常开型、JB-常闭型、JZ-自锁型。

其特点:

*响应频率高 *多种保护功能,有工作状态指示灯

*重复定位精度高 *可以和编程控制器(PC)直接接口

*抗干扰能力强 *高可靠性,长寿命

结构参数

u JK、JB、JZ系列均采用三芯护套电缆,长度为50cm。

u 接线方式  M6 M10  红:电源(Vcc);兰:输出(VOUT);黑:地线(GND)。

M8 M12 M18 红:电源(Vcc);黄:输出(VOUT);黑:地线(GND)。u外形尺寸(单位:mm) 如下图

u 配套磁钢采用Φ8×4钕铁硼磁钢S面(表面磁感应强度为0.3T);也可以采用其他磁钢,但工作距离可能变化。

u 输出极性未明确要求者按NPN供货。

u 外形结构参数除附图外,还可根据顾客要求制作,电缆线长度可根据顾客要求供货

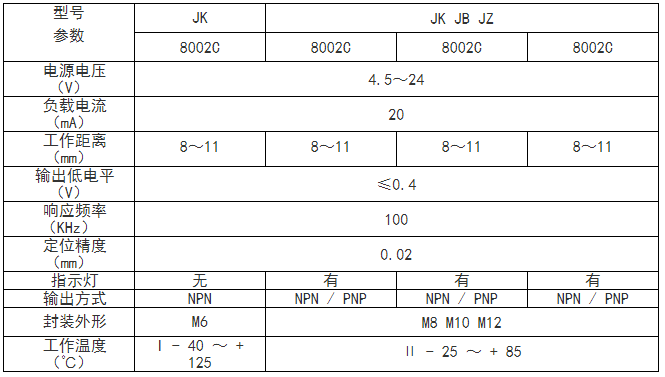

无线测温传感器厂家介绍JK8002C技术参数
