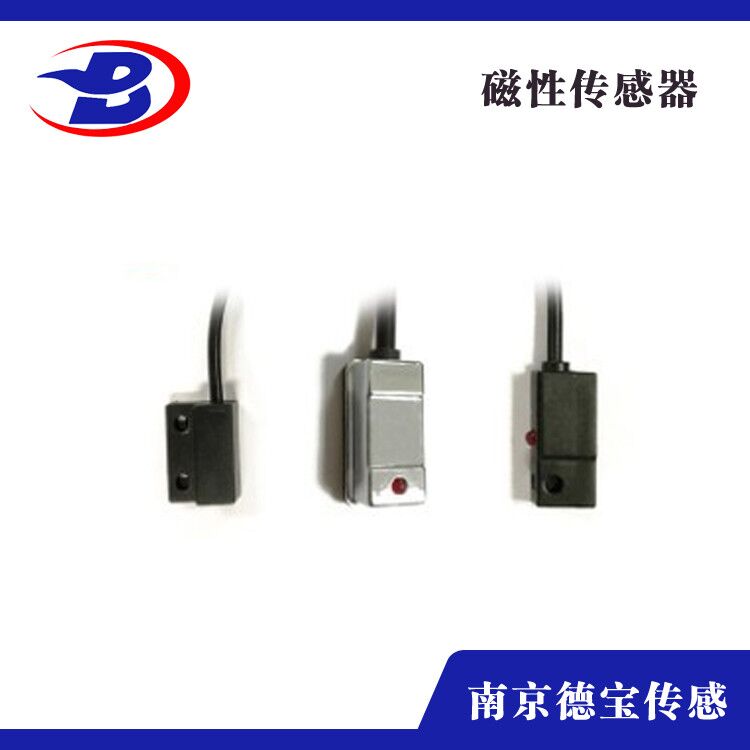

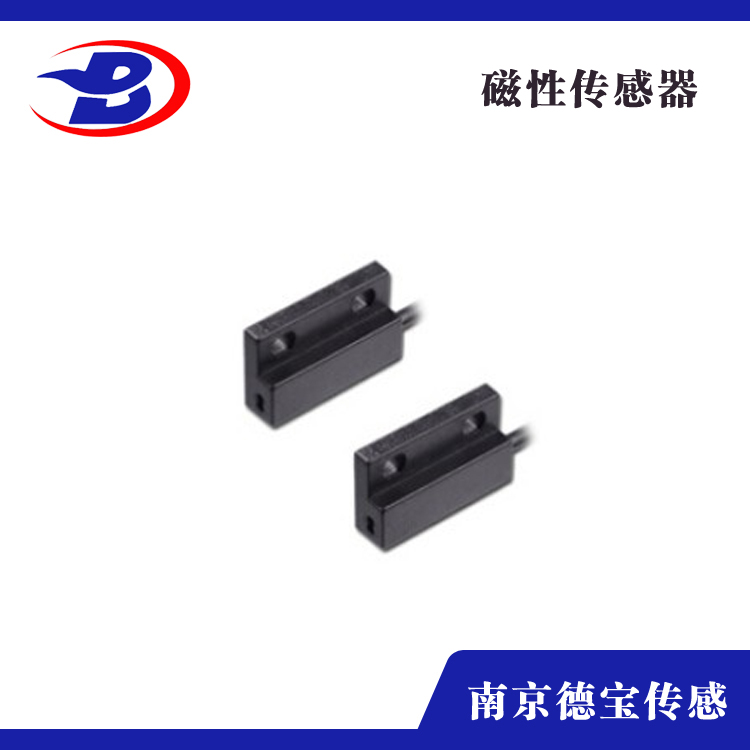

WB-SF010RN磁性接近开关

作用：

1、气缸的磁性开关主要是作为位置信号提供给控制器，控制器检测到磁性开关信号的有无，对气缸实现位置控制、到位停止、到位启动。

2、磁性开关的信号可以直接输出到TPC8-8TD表格程序控制器的输入端，实现上述功能，还可以通过控制器的判断间接实现到位baojing、未到位baojing、物料检测，以及可以对气缸的动作次数进行计数和循环次数的控制。

3、如果不使用磁性开关，通过控制器内部的定时控制也是可以实现各种动作的控制，由于气压不稳气缸的行程时间的误差，因此须设置较长的定时时间才能可靠的工作，这样定时控制会降低设备的工作效率。而使用磁性开关来检测气缸的位置和状态，可以youxiao地提高被控设备的工作效率。

什么是气缸：

引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将reneng转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

内燃机缸体上安放活塞的空腔。是活塞运动的轨道，燃气在其中燃烧及膨胀，通过气缸壁还能散去一部分燃气传给的爆发余热，使发动机保持正常的工作温度。气缸的型式有整体式和单铸式。单铸式又分为干式和湿式两种。气缸和缸体铸成一个整体时称整体式气缸;气缸和缸体分别铸造时，单铸的气缸筒称为气缸套。气缸套与lengque水直接接触的称作湿式气缸套;不与lengque水直接接触的称作干式气缸套。为了保持气缸与活塞接触的严密性，减少活塞在其中运动的摩擦损失，气缸内壁应有较高的加工jing度和jing确的形状尺寸。

特点：

磁性开关气缸用于检测气缸行程的位置，不需再行程两端设置机控阀（或行程开关）及其安装架，不需要在活塞杆端部设置撞块，所以使用方便、结构紧凑。可靠性高，寿命长、成本低、开关反应时间快。

工作原理：

是将磁性开关装在气缸的缸筒外侧。气缸可以使的气缸，但缸筒bixu是导磁性弱、隔磁性强的材料，如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个yongjiu磁铁（橡胶磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根huangpian被磁化而相互吸引，触点闭合；当磁环移开开关后，huangpian失磁，触点断开。出点闭合或断开时发出电xin号（或使电xin号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。
