DOB-ARSD/L-HL205触轮式速度检测器

DOB-ARSD/L-HL205触轮式速度检测器

产品详情

DOB-ARSD/L-HL205触轮式速度检测器

一、简介

本品适用于带式保送机运转中胶带速度的实时检测。对超速和失速(打滑)均可给出监控信号。也可检测改向滚筒(即从动滚筒)的转速,转速降落时(即胶带失速)给出相应的信号。

本机已应用于冶金、电力及化工等有带式保送机的行业,是重要的平安维护设备

二、工作原理

随着胶带的运转,应用光电检测原理,传感头将带速转换成脉冲信号输入到控制单元,整形后送入计数电路,并与予置数值(带速或转速)停止比拟。若计数值大于或等于予置数值时,控制执行电路的继电器吸合(此时绿灯亮);反之,若计数值小于予置数值时,继电器释放(红灯亮)。计数值由LED数码管显现,实时监视带速或转速。轴速检测是在轴端加检测体(感应轮),传感头检测到与转轴同步旋转的检测体,构成脉冲信号送到控制箱,经内部电路处置,将该时的转速值显现出来。监控方式同带速传感头。

本机的两种传感头工作原理根本相同。控制局部由于选用了CMOS数字集成电路,抗干扰才能强,工作,测速度。显现电路选用亮度数码管,显现直观,有利于现场对带速或转速的监控。

三、构造特性

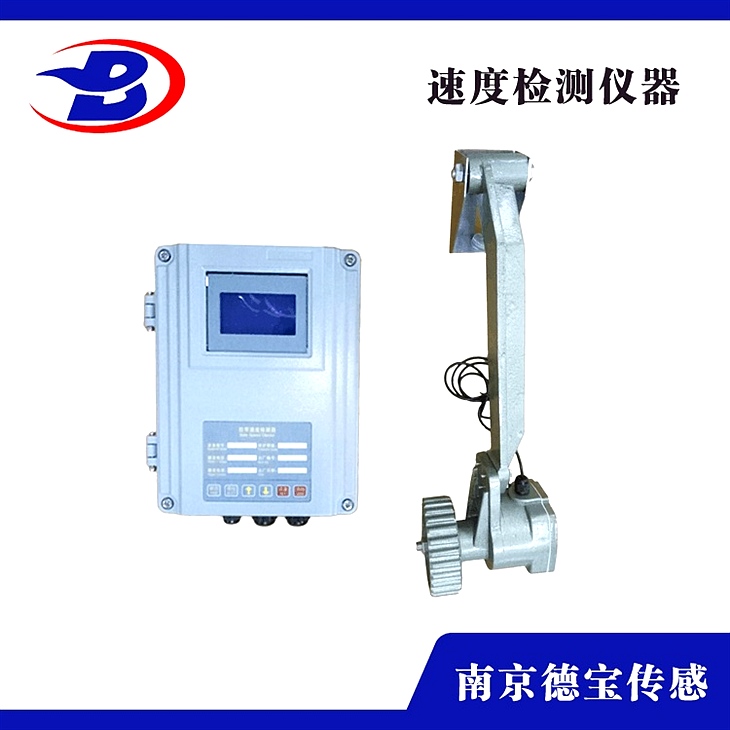

1.本机由控制箱和传感头组成,。传感头分为两种方式:

a) Ⅰ型为感应式传感头,采用非接触式检测方式,可监测改向滚筒转速;

b) Ⅱ型为光电式传感头,装置在下行胶带上面,监测胶带运转速度。

2.控制箱采用内外箱构造,提了防护性能

3.Ⅱ型传感头壳体采用铝合金铸造,密封性能好,可在浸水状态下工作(实验48h)

4.壳体外表采用静电喷塑涂覆工艺,涂层平均,附着力强,耐老化

四、装置阐明


本产品的控制箱应装置在胶带机机架上或距监测头较近的墙壁上(不能大于100米)。传感头装置在胶带机下皮带上面且皮带运转比拟平稳处。传感头装置分接触式和非接触式。
