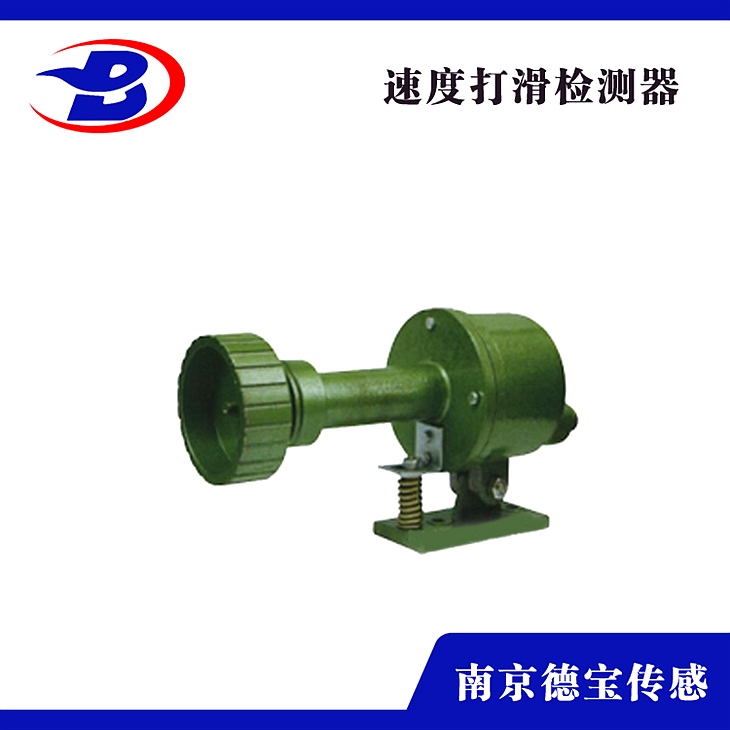

DOB-BH-PDDW/L-LJKG矿井提升机速度打滑监测仪

DOB-BH-PDDW/L-LJKG矿井提升机速度打滑监测仪

产品阐明

本机用于带式保送机运转中胶带与主动滚桶呈现打滑（失速）毛病。可避免由于打滑所形成的严重事故的发作。本机还能够用于多条带式保送机的连锁启动和停机，低速抱闸或炒熟维护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式保送机的行业取得了应用。

运用与装置

先将固定支架焊在保送机的横梁上；再将支臂用销轴、启齿销衔接在支架上。

装置后应满足下述请求

1.打滑检测安装胶带运转方向顺向避免，触轮距胶带边缘200-300mm

2.本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色

特性

1：非接触式，无易损原件，运用寿命长；

2：密封性好，可防水、放尘，防凝露；

3：铝合金压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处置；

5：一体式设计，装置便当，适用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度快，误差小；

7：双排数码显现，LED指示灯显现，可现场察看与误解；

工作原理

1、用于对保送机带速停止检测的安装，对带速停止实时检测，已应用于保送系统中胶带上，为胶带机的运转提供了牢靠的检测手腕。

2、需程度装置在上行胶带和下行胶带间的保送机支架上，使触轮与胶带外表有一定的压力避免发作触轮跳动而产生的误动作。

3、当触轮随胶带机运转而带动内的脉冲盘，在脉冲回旋转时传感器的磁应信号输入到控制电路中去，经放大，然后停止计数。

4、其计数值与预置数比拟，判别胶带的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。
