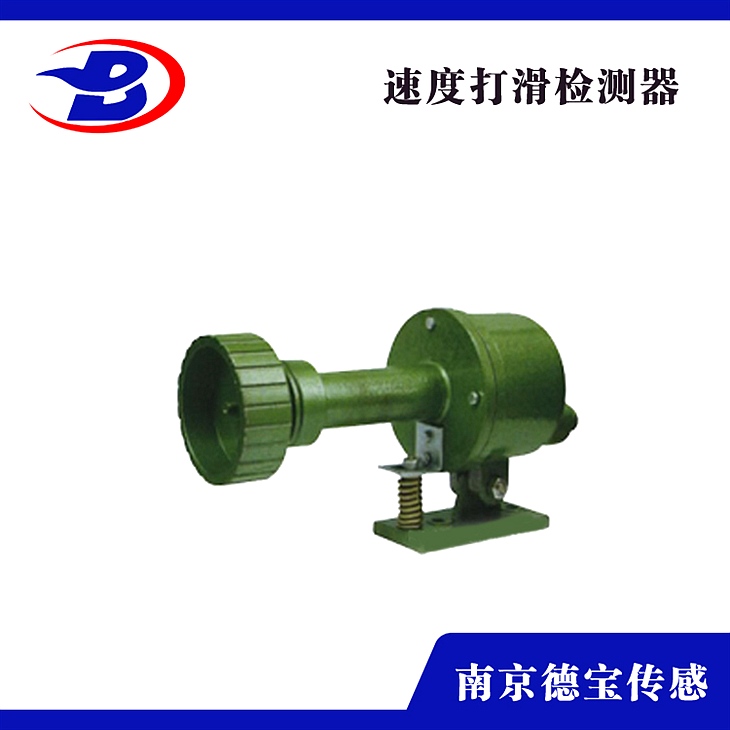

36V皮带打滑检测器DOB-DH/L-111-B

36V皮带打滑检测器DOB-DH/L-111-B

特性

1：非接触式，无易损原件，运用寿命长；

2：密封性好，可防水、放尘，防凝露；

3：铝合金压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处置，性强；

5：一体式设计，安装便当，适用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度，误差小；

7：双排数码显现，LED指示灯显现，可现场观察与误解；

产品说明

又名速度jianceqi、打滑jianceqi），非接触感应原理工作。该产品对电机及机械转动装置（提升机、斗提机、皮带机、链式保送机、螺旋保送机等）常呈现的堵转、卡转、超载慢转、皮带打滑、转动链（带）零落、转动轴断裂等电器、机械工艺呈现的缺点均能及时地停机处置，抵达维护设备、保证的目的。应用于水泥、煤矿、电力、粮食等行业。

本机用于带式保送机运转中胶带与主动滚桶呈现打滑（失速）缺点。可防止由于打滑所构成的严重事故的发作。本机还可以用于多条带式保送机的连锁启动和停机，速抱闸或炒熟维护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式保送机的行业获得了的应用

主要技术参数

1、工作电压 AC 220V/380V±10 50Hz

2、输入信号 10mV～10V

3、测速范围 1.25m/s 1.6m/s 2.5m/s

4、整机功耗<15W

5、触点容量 AC 380V 2A

工作原理

DH系列非接触打滑开关是经过检测其探头处电容的周期性变化工作的。假设被传动轴、轮的端面或圆周面存在“不平整处”，只需将打滑开关探头对着有不平整处的部位安装即可；假设找不到“不平整处”（轴、轮的端面平整且圆周面均匀光滑），只需在轴、轮的检测处人为制造“不平整点”（在被检测的面上加贴一小块薄金属片）即可。当电动机转动时，经过转动装置派遣被传动轴、轮转动，打滑开关检测到探头电容周期变化时坚持闭合状态。当设备发作卡转、堵转、皮带打滑、传动带零落等缺点时，被传动轴将慢转或停转，打滑开关检测到探头电容的变化周期明显变长，此周期如超越正常变化周期的两倍之多，打滑开关将由闭合状态转为断开。打滑开关如按“设备维护接线参考图”接线时，可用来维护设备；如按“检测转动/停转接线参考图”接线时，可用来检测“转动”。
