简介

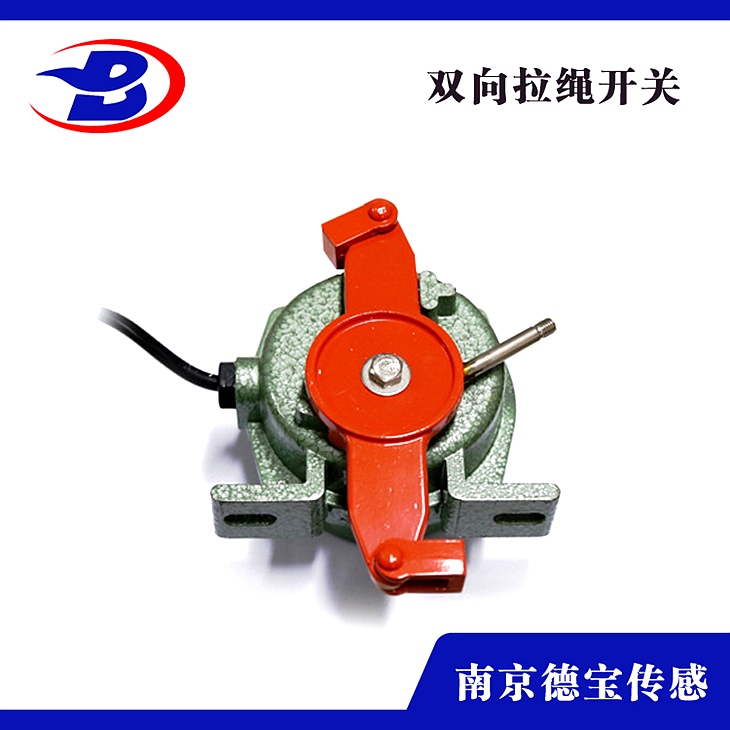

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带保送机、梭式保送机、裙边式给料保送机、斗式提升机，包装线、堆料/取料系统，起重机、发掘机、轮船装卸系统、程度给料机等设备现场紧急事故停车的一种维护安装。当紧急事故发作时，在现场沿线恣意处拉动拉绳开关，均可发出停机信号，完成对人身及设备的维护作用。

由于它既有行程开关、微动开关的特性，同时又具有传理性能，并且动作牢靠、、频率响应快、运用寿命长、抗干忧才能强、防水、防震、等特性。应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头号行业运用的带式保送机保送系统中。

产品特性

1、巩固的铸铝外壳、静电防腐涂装顺应于恶劣工矿环境装置

2、运用***的微动开关和无需求维护的铜管技术，可手动复位型产品

3、钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应不超越30米，两开关间的间隔不超越60米。

4、当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。

5、适用于室内外装置。外表处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域。

工作原理

1、由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

2、装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。

3、当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

装置调整

装置在保送机两边具有检修通道的中央，装置位置应确保检修人员在紧急状况下操作便当。

1、将固定在机架上。

2、一侧的两台开关之间间隔为50m左右，采用直径为Φ4的钢丝绳衔接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常运用下用紧线器将两侧拉绳张紧,并确保两侧张力平衡。

（注：关于爬坡段保送机机.应尽量缩短开关间距及拉绳长度。）

留意事项

1、先切断总电源，接着要用表测出前线，开关一定是要装在前线的一端。

2、将前线在合适的中央剪断，就有两个接头了，拉线开关也有两个接头 。

3、将前线的两个接头削皮显露金属丝，分别恣意接到开关的两个接头上。

4、在衔接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，能够看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就能够了。

7、然后旋好拉线开关的盖子，避免触电。
