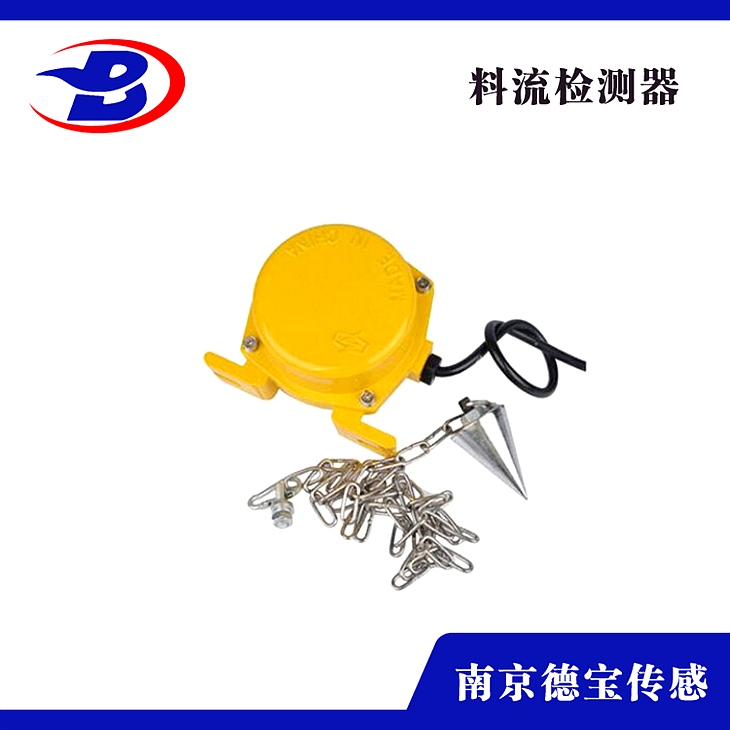

DOB-ELAW/L-21NSZ重垂料流开关接线原理

DOB-ELAW/L-21NSZ重垂料流开关接线原理

构造特性

1、适用于胶带较窄、带速较慢的传送带检测；

2、关于胶带较宽、带速较时采用门式支架装置；

3、如胶带较窄、速度较时可采用单臂式支架；

4、采用链球与物料接触减少了物料对检测器的直接冲击，延长了运用寿命；

5、若***单臂式支架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢；

6、铸铝外壳，重量轻、硬度；

7、采用行程开关，运用寿命长

技术参数

环境温度:-40℃～80℃

环境湿度:不大于 之95(25℃时)

动作角度:15°±2°

限角度:75°±5o

触板调整范围:200mm

触点数量:每一方向一组转换触点

触点容量:理性负载250VAC 3A 30VDC

牢靠性:10000小时

重量:开关本体 8.0 kg 装置支架 24.0 kg

机械装置

1、本机带有支架、横梁、开关盒和摆杆。支架经过螺栓或焊接在带式保送机中间架的槽钢上，
2、横梁上装上开关盒，将开关盒和轴承座固定在支架上。摆杆应转动灵敏；
3、当在倾斜的上行带式保送机上放置该料流检测时，当完成上述工作后，应调整摆杆在静止状态（零位）时垂直于保送带，并将其紧固在横梁上。同时应限制摆杆在零位反向旋转；
4、 摆杆长度可调，应距保送带面有20＝30mm的间隔，对倾斜的下行带式保送机上放置该料流检测时可恰当减少。
