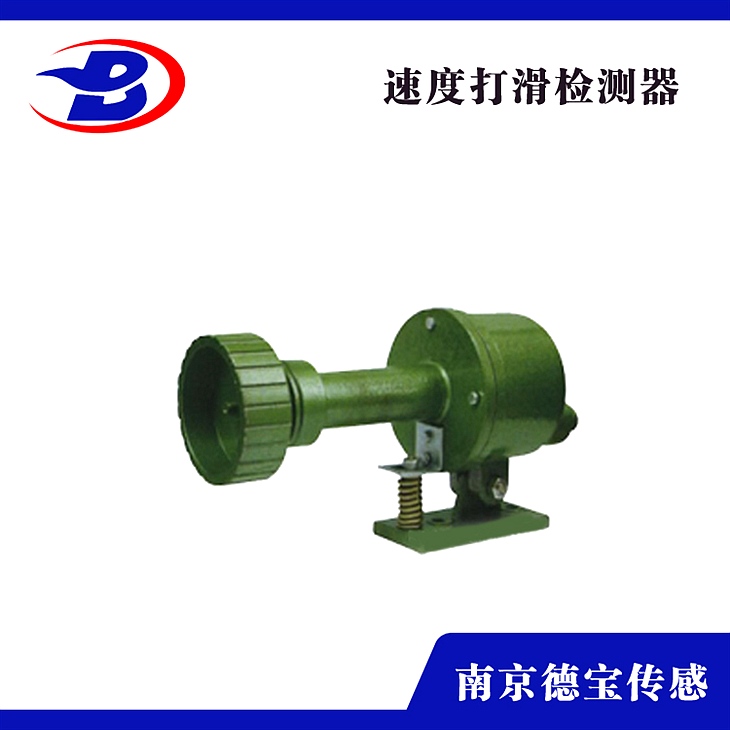

DOB-GHS/L-J-I齿轮皮带速度打滑开关

DOB-GHS/L-J-I齿轮皮带速度打滑开关

产品阐明：

用于检测带式运输机在运转中的胶带与主动滚筒之间的打滑，避免打滑所形成的恶性事故，该检测器还可用于多条胶带机联锁启动和停机，低速抱闸维护。速度检测器工作时，经过胶带带动触轮，使触轮反响出胶带的实践带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实践值产生比照数值从而产生通断信号，完成检测带速工作，假如胶带速度与主滚筒速度不同步并降落到正常带速的之二十到三十时，接点通断信号发作变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。本机用于带式保送机运转中胶带与主动滚桶呈现打滑（失速）毛病。可避免由于打滑所形成的严重事故的发作。本机还能够用于多条带式保送机的连锁启动和停机，速抱闸或炒熟维护等，使现场操作简单化。在钢铁、电力、煤矿及港口等有带式保送机的行业取得了的应用

主要技术参数：

1、工作电压 AC 220V/380V±10 50Hz

2、输入信号 10mV～10V

3、测速范围 1.25m/s 1.6m/s 2.5m/s

4、整机功耗<15W

5、触点容量 AC 380V 2A

特性：

1：非接触式，无易损原件，运用寿命长；

2：密封性好，可防水、放尘，防凝露；

3：铝合金压铸外壳，抗压，抗冲击力强；

4：外壳经过烤漆喷塑处置，性强；

5：一体式设计，装置便当，适用简单，两螺栓固定；

6：采用ARM单片机作为控制单元，反映速度，误差小；

7：双排数码显现，LED指示灯显现，可现场察看与误解；

装置运用与接线：

装置时，可按下述请求并满足现场运用条件装置在带式运输机上胶带的下面，装置后应***胶带有料状况下使打滑jianceqi与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应牢靠接触，且装置位置***在振动小和胶带颤动小的中央。当采用检测器输出轴和从动滚筒轴衔接检测胶带实践带速的办法时，可按装置表示图并***柔性连轴器以***产品工作正常。运用时只需将产品按装置表示图装置在相应的位置上即可，我厂提供的产品均是按用户订货时提出的请求制造的。由于理论上的带速和实践胶带运转速度有差别，用户届时可按我厂提供调整方法恰当的调整以实在合适正常工作状态。
