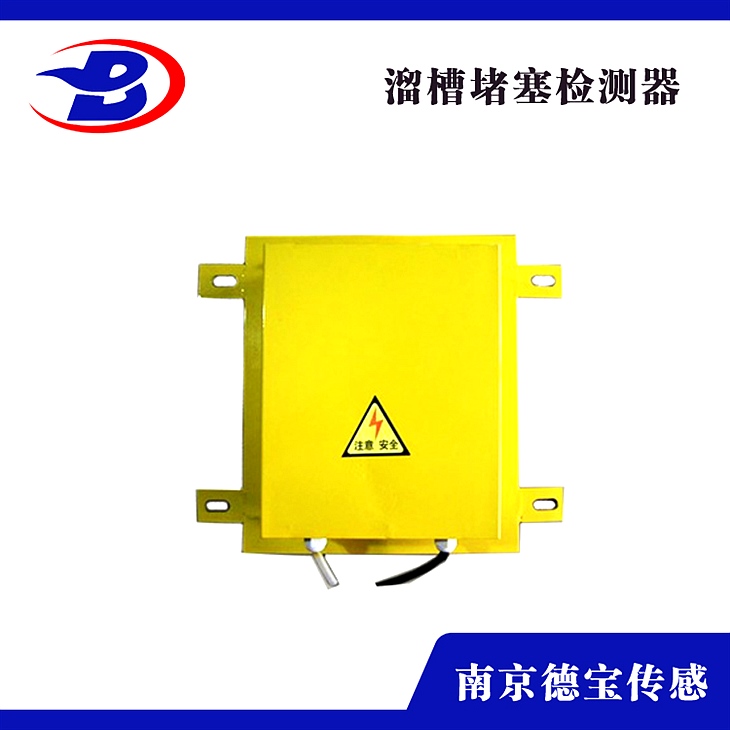

DOB-HQTS/L-HK99K-A防爆溜槽堵塞检测器

DOB-HQTS/L-HK99K-A防爆溜槽堵塞检测器

一、产品说明:

本机用于输煤系统中溜槽发作堵塞时的检测，并可提供BAOJING或停机信号，也可与振打电机衔接，用以扫除堵塞缺点。

采用侧压活动门结构，缺点扫除后，压重块的压力使活动门自动复位 机内选用行程开关，动作灵敏，可靠性 外形小巧便于安装。

二、结构特性

本jianceqi采用侧压活动门结构，缺点扫除后，压重块的压力使活动门自动复位

机内选用的行程开关，动作灵敏，可靠性高

外形小巧便于安装，细致尺寸请参安装图

可带延时控制

三、技术参数:

动作角度5°，限角度10°。
接点容量：1A/125（DC）；/250V或380V（AC）。
壳体：防尘、防腐、防雨。
触点个数：1个常开和1个常闭（可根据用户需求增加开关个数）
开关可根据用户需求接成常开或常闭方式。
环境温度：-20～60℃。

四、工作原理:

本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中构成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出报警或停机信号。如将其接振动器控制线路上，可完成轻度堵塞时不停机自动振打功用。堵塞缺点扫除后，活动门自动复位。

堵料开关是安装在落料斗或储料仓内检测料位的一种维护装置。 带式保送机系统中两条保送机之间通常是经过管状落料斗连通， 运转中当落料斗出口因各种缘由受堵时物料会很堵满整个落料斗乃大量溢出。 在 落料斗中安装堵料开关可以在堵料事故发作的初期报警并触发紧急停 机，从而避免大量堵料构成保送带打滑、驱动电机过载等严重结果。堵 料开关按照不同的检测伎俩和工作原理划分，主要有阻旋式、射频导纳式、电式、音叉式、活动挡板式、负压式等多种方式。

五、安装方法及留意事项：

1、 选择适合的安装位置。普通不应安装在物料可能直接冲击到的位 置，通常安装在落料斗的侧面；还要选择适合的安装高度，既要高于正 常运转状态下物料暂时滞留的高度，又不能太接近落料斗上部。选择适合的安装位置，才干***准确及时地检测到堵料状态。

2、 关于需求通电工作的堵料开关， 应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。
