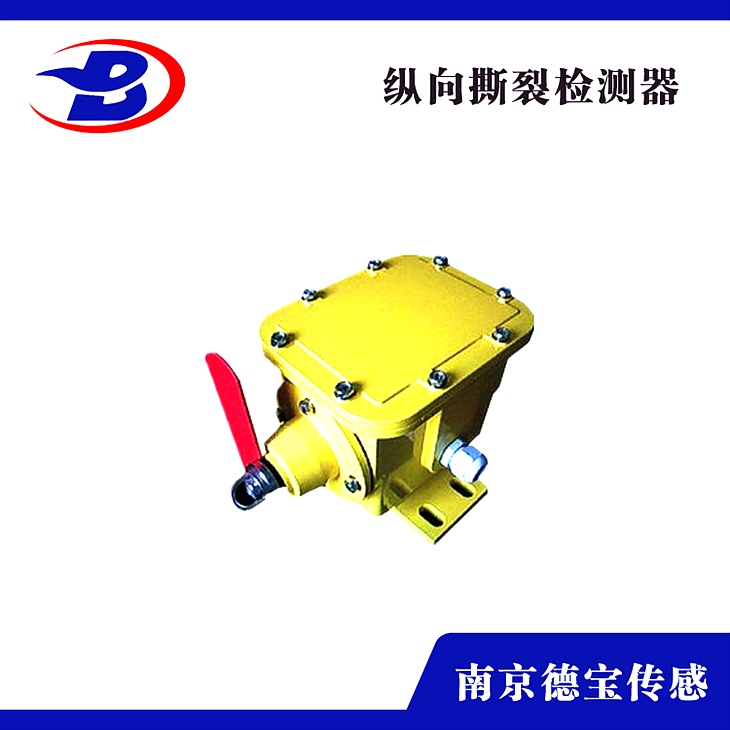

DOB-JDSL1/L-A-B输送带纵向撕裂监测装置

DOB-JDSL1/L-A-B输送带纵向撕裂监测装置

产品详情

DOB-JDSL1/L-A-B保送带纵向撕裂监测安装

技术参数

1、输出触点:1常开1常闭

2、触点容量:AC/380V/

3、输出延时:0.6S

4、功率: ≤30W

5、通讯接口:RS485地址编码终端器(用户选配)

6、通讯间隔:双绞线1.2公里,光缆50公里

装置阐明

防撕裂开关设置在受料段胶带下缓冲托辊之间按上装置支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同,若度不够可在支架下加上垫铁或槽钢, 测好度后再把支架与支座焊牢。

DOB-JDSL1/L-A-B保送带纵向撕裂监测安装

收紧双方支架中间孔内的拦索然后扣死索扣。

拦索的松紧,普通作用在0.9Kg既可触发开关为宜。

装置在两侧,由两段乙烯外套的航空钢丝绳衔接起来。绳的一端固定在支撑托架上,另一端衔接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路,当物体或撕裂的皮带悬吊下来,扫落一条或两条线绳时 即探测出毛病。由于线绳受力作用下,它把拉环轴向外拉出却使自销手柄向 上弹起这机遇内两个微动开关发出报警或关掉保送机。毛病扫除后将自销手柄往下按使机内的凸轮轴复位待开机。

DOB-JDSL1/L-A-B保送带纵向撕裂监测安装

产品作用

在皮带呈现撕裂、戳破、绞结处损坏或者尖利物突出皮带时,撕裂开关能给监视人员提供报警信号或关掉保送机。撕裂开关应该成对装置在机头、机尾及有溜槽下料口左近的皮带两侧,由两段钢丝绳衔接。绳的一端固定在支撑架上,另一端衔接在撕裂开关的摇臂上。两段钢丝绳在皮带下方构成一个闭合回路,当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时,拉动撕裂开关摇臂,使开关动作发出报警或停机信号,处置完毛病之后,开关自动复位。
