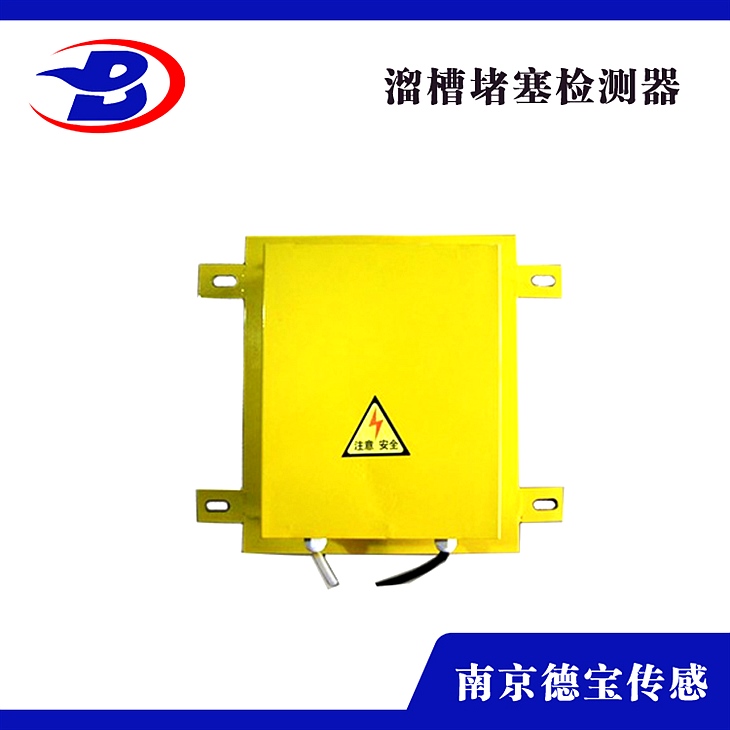

溜槽堵塞检测器DOB-KS/L-SDJ-20G是输煤厂落料仓落料部分是否产生堵塞的一种检测装置安装在溜槽相对的两个侧壁上，一般安装在溜槽底部向上三分处，作为轻堵塞信号的检测。底部向上三分之二处作为重堵塞信号检测。

　　溜槽堵塞检测器结构组成:

　　1、弹力橡胶板 2、活动门门轴 3、门 4、行程开关 5、***磁铁 6、舌簧开关 7、定位调节栓 8、活动门

　　溜槽堵塞检测器YHLL-3L安装与接线方法;

　　(一)安装:

　　1.该机应成对安装在溜槽相对的两个侧壁上，一般安装在溜槽底部向上三分处，作为轻堵塞信号的检测。底部向上三分之二处作为重堵塞信号检测。

　　2.选择好安装位置后开一个260mmx240mm方口，然后在开口处上方约100～200mm处溜槽内壁焊接一块30080xδ50(mm)挡板，以防大块物料落下直接撞击活动门而发生误动作。

　　3.安装溜槽堵塞检测器YHLL-3L型时，请将随机配套的弹力橡胶板将开口完全覆盖，封闭，并将弯角件焊接在溜槽内壁上，然后用Φ12x25螺钉将溜槽堵塞检测装置与弯角件固定好。

　　(二)接线:

　　引出一条长1.5米左右的电缆线，按其芯线排号接线。

　　YHLL-3L型溜槽堵塞检测装置:1、2为常闭接点；1、3为常开接点

　　YHLL-3L型溜槽堵塞检测装置:1、2为常闭接点；3、4为常开接点

　　溜槽堵塞检测器配置数据如下:

　　触点容量:1组NONC

　　触点容量:AC380V/220V/127V

　　感应面尺寸:260*240mm

　　防爆等级:Exdi

该检测器安装在溜槽侧壁上，当溜槽内发生堵塞时，堆积的物料必须挤压活动门，并使之偏移而启动行程开关，发出告警或停机信号。排除故障后，活动门在压簧作用下自动复位。
结构特性
本检测器采用侧压活动门结构，故障排除后，压簧的推力使活动门自动复位；
带防腐层的铸铝外壳
重载微型开关触点
灵敏度，作用力只需0.9Kg即可触发开关
机内选用行程开关，动作灵敏、可靠性；
技术指标
动作角度5°，限角度10°
接点容量：1A/125（DC），/250V或480V（AC）。
壳体防尘、防腐、防雨。：
开关个数：1个常开或1个常闭（可根据用户需要增加开关个数）
开关可根据用户需要接成常开或常闭形式。
环境温度：-20 -- 60℃
