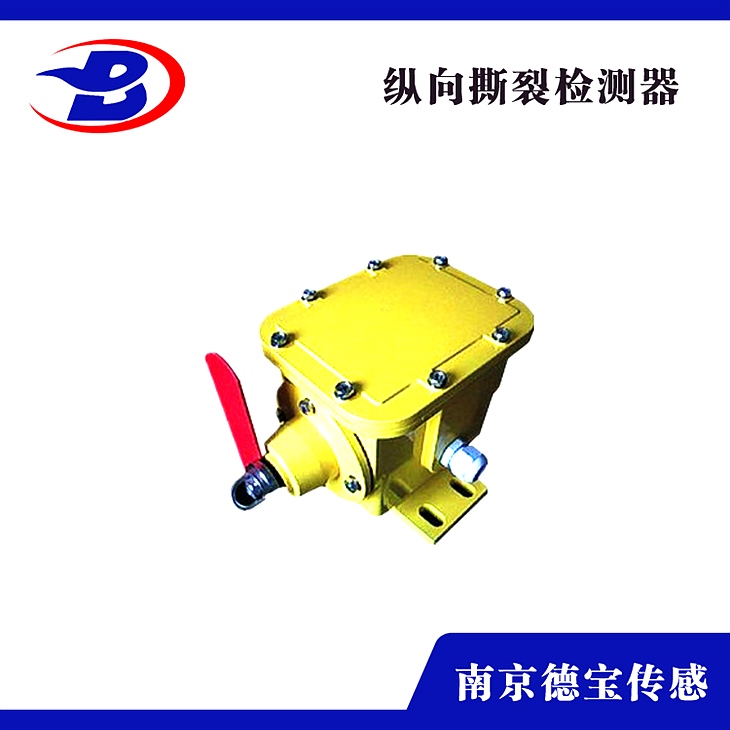

DOB-PFM/L-DSW10纵向撕裂检测开关

DOB-PFM/L-DSW10纵向撕裂检测开关

产品详情

DOB-PFM/L-DSW10纵向撕裂检测开关

防撕裂开关,重量轻,壳体防尘、防雨,可在恶劣条件环境中长期工作,在皮带呈现由于撕裂、戳破、绞结处损坏或尖利物凸出皮带时,撕裂开关能给监视人员提供联锁信号或关掉保送机,以避免形成更大的损失。

产品描绘

工艺:壳体防尘、防雨、合适室内外装置

产品***:简单适用

常用材质:铝锌压铸

产品规格:工作电压220V常开触点

产品称号:防撕裂开关

产品作用

在皮带呈现撕裂、戳破、绞结处损坏或者尖利物突出皮带时,撕裂开关能给监视人员提供报警信号或关掉保送机。撕裂开关应该成对装置在机头、机尾及有溜槽下料口左近的皮带两侧,由两段钢丝绳衔接。绳的一端固定在支撑架上,另一端衔接在撕裂开关的摇臂上。两段钢丝绳在皮带下方构成一个闭合回路,当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时,拉动撕裂开关摇臂,使开关动作发出报警或停机信号,处置完毛病之后,开关自动复位。

技术参数

1、输出触点:1常开1常闭

2、触点容量:AC/380V/

3、输出延时:0.6S

4、功率: ≤30W

5、通讯接口:RS485地址编码终端器(用户选配)

6、通讯间隔:双绞线1.2公里,光缆50公里

装置阐明

防撕裂开关设置在受料段胶带下缓冲托辊之间按上装置支架和撕裂开关、撕裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上垫铁或槽钢, 测好高度后再把支架与支座焊牢。

挂上拦索,一端穿过撕裂开关的拉环用索扣死,另一端穿过对方撕裂开 关支架中间的圆孔待用。装置好两只撕裂开关和挂两条拦索,再加30度弯角处把两条拦索扣在一同。

收紧双方支架中间孔内的拦索然后扣死索扣。

拦索的松紧,普通作用在0.9Kg既可触发开关为宜。
