DOB-SCPT/L-180-30纵向撕裂开关感知器

DOB-SCPT/L-180-30纵向撕裂开关感知器

产品详情

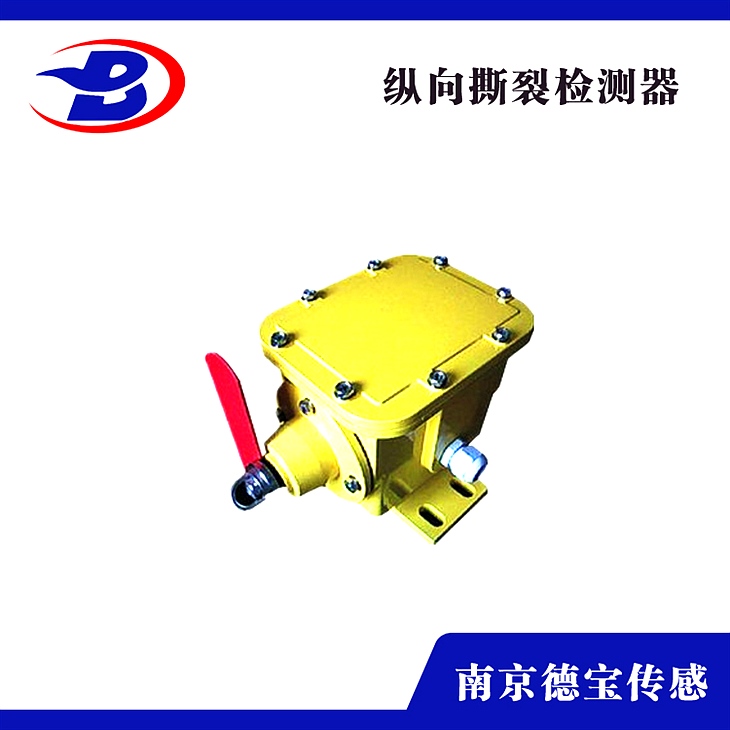

DOB-SCPT/L-180-30纵向撕裂开关感知器

一、概述

此系列纵向撕裂监测安装由感知器和控制线路两局部组成。感知器是纵向撕裂的检测元件,当带式保送机保送带被异料穿透后,随着保送带运转带动异物使感知器遭到挤压,或当溜槽出料口与保送带之间因物料梗塞而挤压布置在出料口的感知器时,感知器均能灵活牢靠的检测出保送带撕裂信号并输出开关量,发出停机信号。控制线路具有自锁和延时功用。

控制箱面板设有报警指示灯,当保送带发作撕裂时,控制电路接纳感知器检测出的开关信号,发出报警和停机信号。

二、特性
1、构造简单、结实,不需维护。
2、带防腐层的铸铝外壳。
3、重载微型开关触点。
4、作用力只需09kg即可触发开关。
三、技术参数
1、-D型,2个微动开关,
2、壳体防尘、防雨、合适室内外装置;
3、一常开、一常闭、配用四芯电缆、长15m,线色红兰为常开、黑白为常闭;
4、开关额定值为20A、125,250V或480VAC。
5、开关可依据需求接成常开或常闭方式。
四、装置与调试
1、撕裂开关设置在受料段胶带下缓冲托辊之间。
2、按上装置支架和撕裂开关,撕裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上垫铁或槽钢,测好高度后再把支架与支座焊牢。
3、挂上拦索:一端穿过撕裂开关的拉环用索扣锁死,另一端穿过对方撕裂开关支架中间的圆孔待用。
4、装置好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一同,但不能扣死要活动。
5、收紧双方支架中间孔内的拦索然后扣死索扣。
6、拦索的松紧:普通作用在09kg即可触发开关为宜。
7、胶带在荷载下沉时要与缆绳坚持5mm-10mm即可。
