DOB-YHZL/L-L/KM纵向撕裂检测器220V胶带机用
DOB-YHZL/L-L/KM纵向撕裂检测器220V胶带机用
纵向撕裂检测器
ZS1 系列纵向撕裂检测器主要用于检测带式保送机胶带纵向撕裂 ,当胶带发作纵向撕裂时能及时发出停机信号以避免撕裂事故扩展化 ,产品适用于码头、煤矿、电力、建材、化工等行业保送散料用的带式保送机。
主要技术参数
1. 防护等级:IP65;
2. 工作电源:DC24V/AC220V;
3. 接点型式:2 常闭;
4. 接点容量:AC250V2
5. 通讯接口:RS-485;
6. 通讯协议:Modbus RTU
7. 波特率:9600 bps ;
8. 本机地址:1~255 可现场设置;
产品规格:
1. 防护等级:IP67;
2. 通讯接口:RS-485
3. 接点容量:AC220V2.
4. LED 显现; LED 运转状态显现;
5.工作电源:DC24V/AC220V
6.适用电缆:外径9~ 11mm
7. 适用金属软管:1/2"(内径 15.8 外径20.4 节距5.7)
运用环境条件
1. 户外型运用环境条件
2.环境温度 :-25 ~40℃ ;
3.相对湿度 : 不超越90%(25 ℃时);
4.四周无爆炸风险性介质, 且介质中无足以腐蚀产品的气体及导电尘埃
构造及工作原理

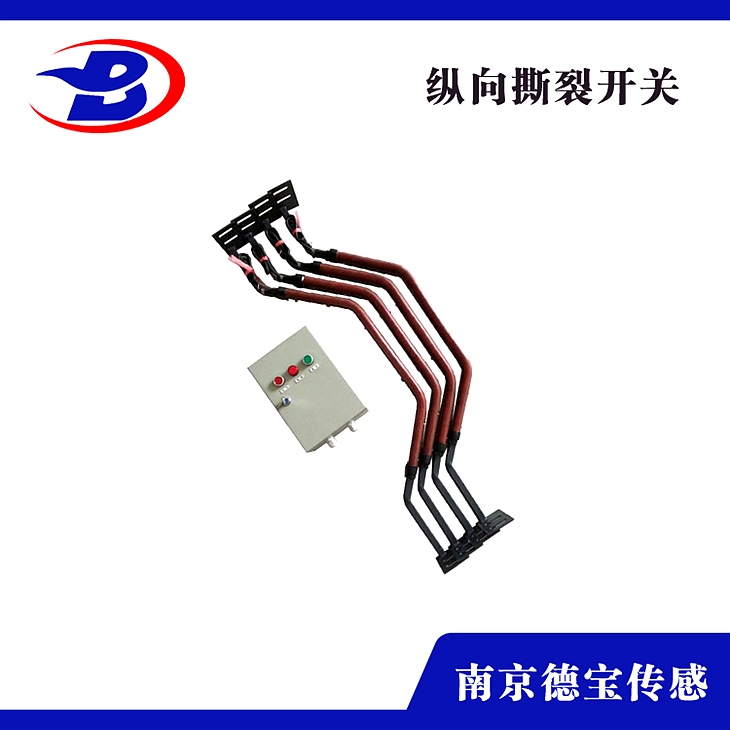

产品由一个控制箱和1 ~8 个传感器组成, 传感器装置在受料段胶带下,每两个缓冲托辊之间安
装一个传感器。正常状态下拦索使开关盒内的触发机构处于均衡状态, 当异物刺穿胶带并触及到拦索时 ,拦索产生位移招致触发机构动作, 输出触发信号, 该信号保送到控制箱 , 经去除干扰后输出撕裂信号。
