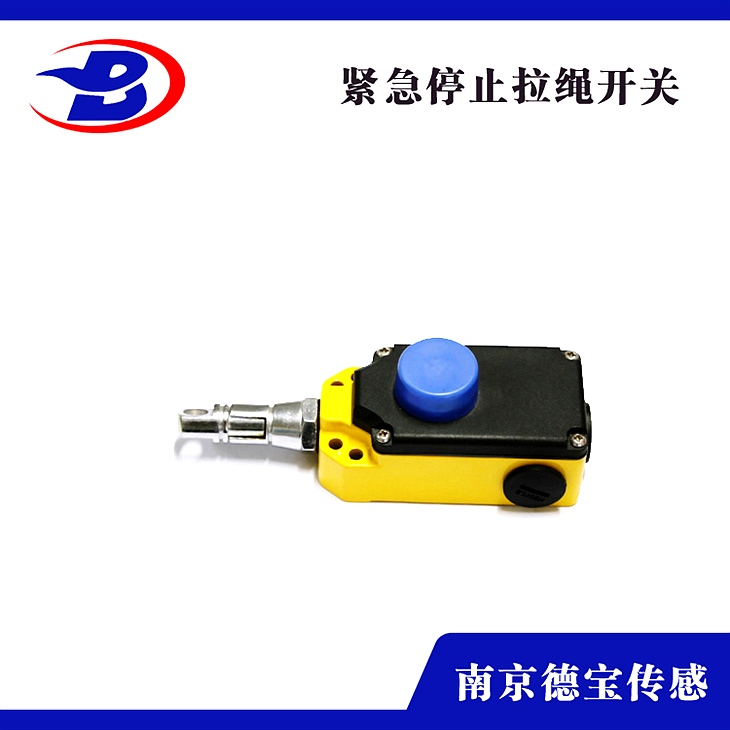

DOB-ZS712OEV/L急停拉线开关380V

DOB-ZS712OEV/L急停拉线开关380V

一、概 述

拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应 不超越30米，两开关间的间隔不超越60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外装置。外表特殊处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域。

杭荣ZS712OEV急停拉线开关380V

二、技术参数

复位方式：Ⅰ型自动，Ⅱ型手动

接点数量：常开，常闭

接点容量：≤AC380V 2A

缘电压：AC1000V实验1分钟

输出接点数量：一开一闭一组转换接点

牢靠性：无毛病工作1万次

重量：2KG

材质：压铸铝、重量轻、散热，抗磨损，顺应环境强。

环境温度-30+75℃

相对湿度不大于85

杭荣ZS712OEV急停拉线开关380V

三、构造特性

1、本机采用铝合金铝铸造，强度较；

2、外表采用塑料喷涂，漆膜附着力强；

3、壳体密封性能好，可在恶酷条件下工作；

4、机内构造为旋转凸轮机构，可双向驱动凸轮而启动开关转换。

杭荣ZS712OEV急停拉线开关380V

四、工作原理

当现场发作紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，毛病扫除后，按下警示牌，拉绳开关恢复工作状态。

五、装置调整

1、拉绳开关应装置在现场人行过道一侧，每25-30m装置一台；

2、将装置支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在装置支架上；

3、拉绳开关之间用钢丝绳衔接，两端用钢丝绳扎头固定；

4、为避免钢丝绳下垂而误主启动开关，每3m左右焊一托环；

5、尾各加一调整螺栓，用于固定钢丝绳；

6、钢丝绳松紧适合，应拉绳开关顺利启动和牢靠复位。

六、接线办法

本机配接1.5m长的三蕊橡胶护电缆，并配有线号，可安图2停止接线。

注：如用户需求装置支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以阐明。
