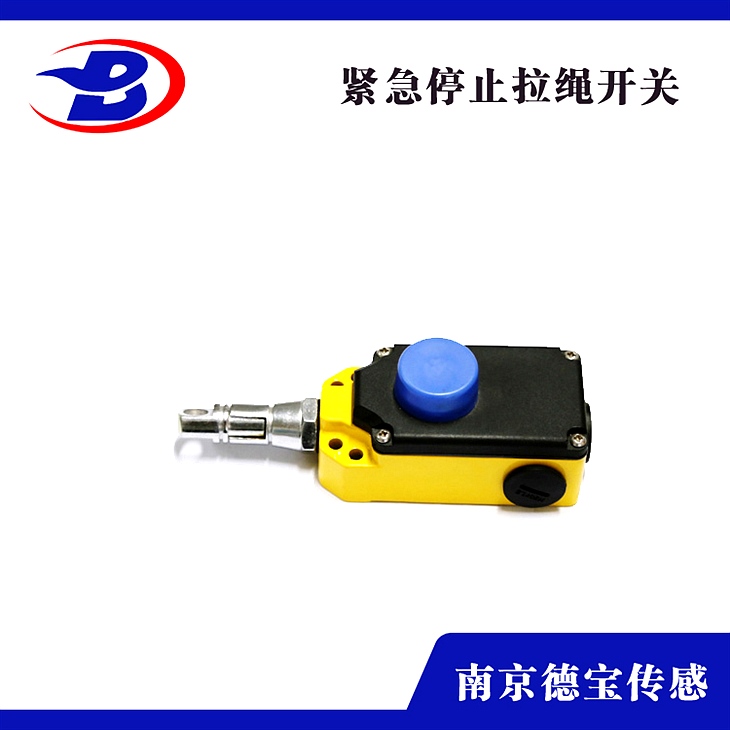

DOB-ZS7110/1SA/55N/L矿山输送系统用拉线开关

DOB-ZS7110/1SA/55N/L矿山保送系统用拉线开关

一、简介

双向拉绳开关是一种胶带运输机现场紧急事故停机的维护安装，主要 应用在冶金、电力、煤岩、矿山及化工等行业的保送系统中，是保送机自 动化控制不可短少的传感元件。

 拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固的间隔应 不超越30米，两开关间的间隔不超越60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外装置。外表特殊处置可用于酸、碱、盐性区域。镀镍外表用于强腐蚀区域。

二、工作原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

拉绳开关装置于皮带保送机的两侧的机架上，用钢丝绳沿着保送机两侧把开关衔接起来。当保送带设备发作紧急事故时，在现场沿线恣意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，经过传动轴带动扭力弹簧使凸轮发作位移，驱动微动开关切断控制线路，使得保送机中止运转。

三、特 点

1、本产品采用铝合金铸造壳体，强度高、重量轻；

2、可在恶劣环境中工作；
3、机内微动开关、触点容量大、动作灵活。

四、装置与接线：

1、拉绳开关成对装置在胶带机左右两侧，装置支架与胶带机中间架用螺栓或采用焊接固定，其位置应低于胶带及便于现场工作人员运用。两台拉绳开关之间相距50m左右为宜。

2、拉绳***采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右装置一个托环，以免钢丝绳绕渡过大，***拉绳动作牢靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、关于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
