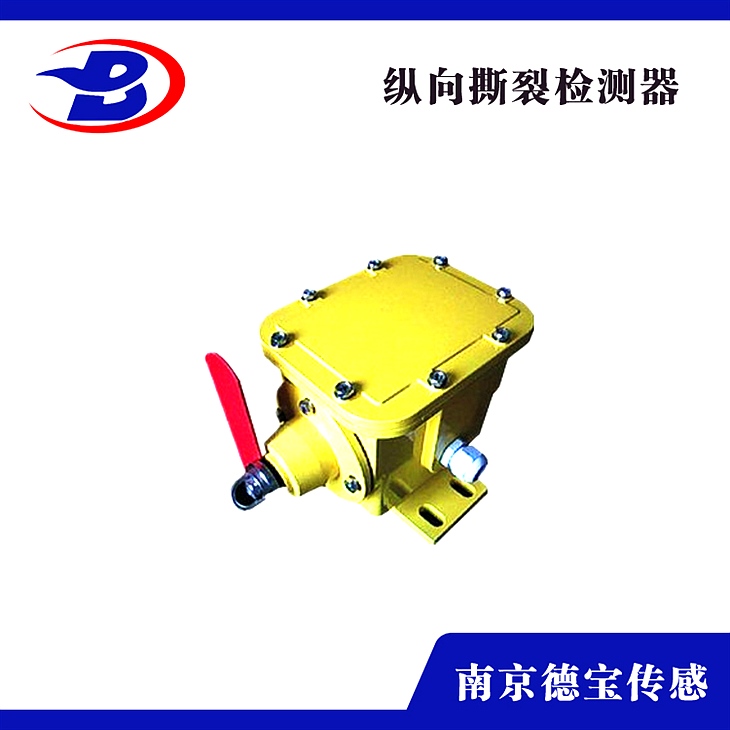

DOB-GZS-B-1200/35/K 纵向撕裂开关

一、概述

本产品是由感知器和控制线路两局部组成。感知器是纵向撕裂的检测元件，当带式保送机胶带有异常状况下或被异物穿透后，随着胶带的运转异物使感知器遭到挤压，这时监控安装立即发出信号，保送到控制箱指令系统，发出警示和停机信号。

A型纵向撕裂监测安装还能够装置在溜槽出料口与保送带之间，因物料梗塞而挤压装置在出料口的感知器时，感知器均能灵活牢靠的检测出保送带撕裂信号并输出开关量，发出停机信号。控制线路有自锁和延时功用，从而防止和减少撕裂事故的发作。

纵向撕裂开关GZS-B-1200/35（每组4个传感器）

二、特性

1．本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为二组开关体。

2．壳体外表采用静电喷塑涂覆工艺，漆膜平均，附着力强，不易老化。

3．机内***微动开关。

纵向撕裂开关GZS-B-1200/35（每组4个传感器）

三、技术参数

1．运用环境条件

a．无腐蚀金属或毁坏缘的气体环境中。

b．环境温度-30℃～50℃

c．相对湿度不大于85％（+25℃时）

2．动作力70～110 N

3．触点数量常开1组常闭1组

4．触点容量AC 380V 3A

5．介电性能工频1500V实验1min

四、装置与调试

?撕裂开关设置在受料段胶带下缓冲托辊之间。
?按上装置支架和撕裂开关，撕裂开关的拉环要与胶带边缘同，若度不够可在支架下加上垫铁或槽钢，测好度后再把支架与支座焊牢。
?挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。
?装置好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一同，但不能扣死要活动。
?收紧双方支架中间孔内的拦索然后扣死索扣。
?拦索的松紧：普通作用在0.9kg即可触发开关为宜。
?胶带在荷载下沉时要与缆绳坚持5mm-10mm即可。
