DOB-LHPK/L-1230 机械用 防水跑偏传感器 跑偏开关

基本原理

当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1开关角度时，开关发出报警信号。当输送带跑偏严重，达到2开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

技术指标

1．额定电压：AC380V

2．额定电流：5

3.触点数量:二组单独的常开、常闭接点

4．周围环境温度：-25～80℃

5．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

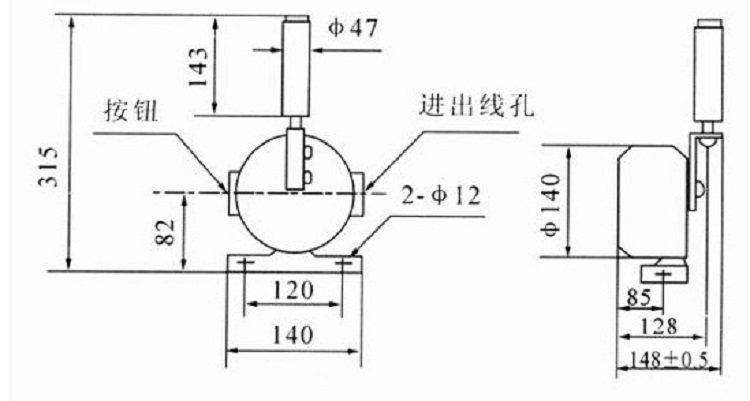

6．外形尺寸：壳体L×W×H（mm）190×135×100。

7．操作力：5～7㎏

8．通讯接口：RS485地址编码

安装和调整

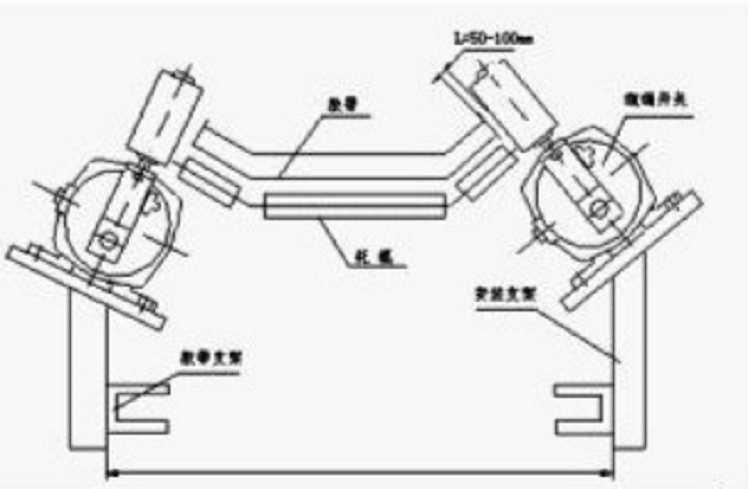

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架连接，跑偏开关与跑偏开关支架用螺栓固定。
