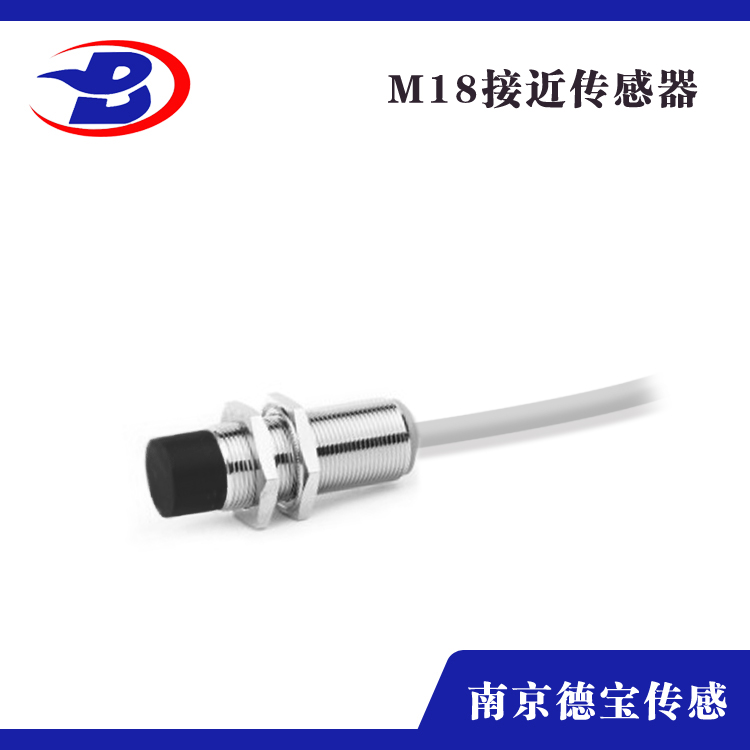

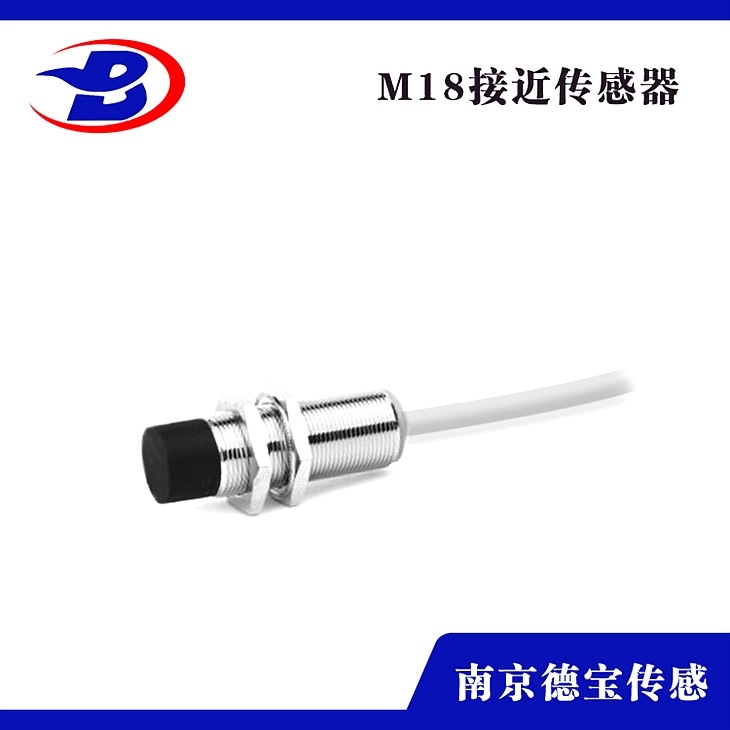

DOB- CR18GCN08DNC/L接近开关

由三大部分组成；振荡器、开关电路及放大输出电路。

1.振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

2.振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

接线图

1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2、两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4、接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6、两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰。

7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。
