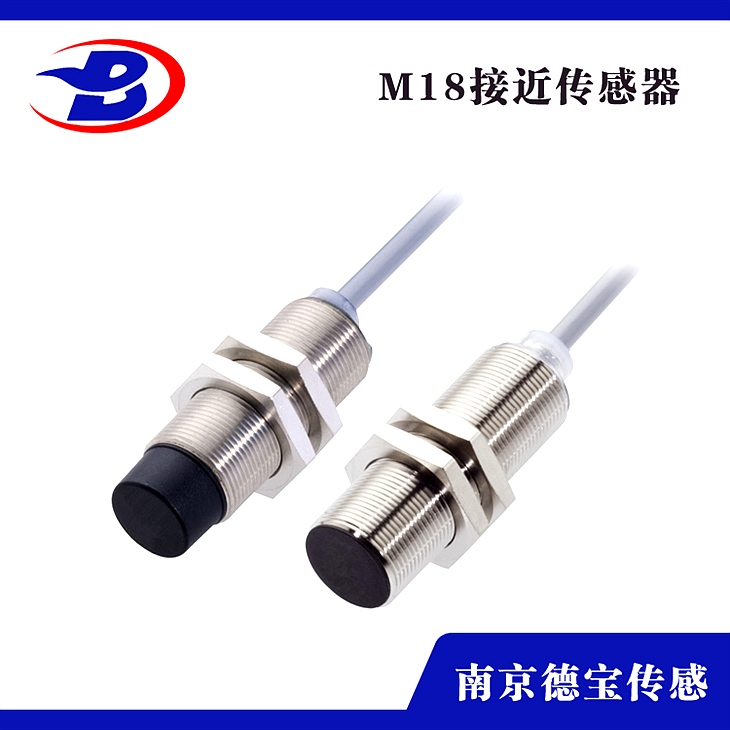

DOB-BS/L-LSC18交流三线制常开接近开关

DOB-BS/L-LSC18交流三线制常开接近开关

什么是NPN型又什么是PNP型？

NPN型：

1、负载接法：负载接在输出端和负之间。

2、输出电平：当无感应时，输出电平，感应时，输出电平。

3、电流方向：负载电流注入开关（灌电流）

PNP型：

1、负载接法：负载接在电源正和输出之间。

2、输出电平：当无感应时，输出电平，感应时，输出电平。

3、电流方向：负载电流流出开关（拉电流）

DOB-BS/L-LSC18交流三线制常开接近开关

接线图

1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2、两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4、接近开关的负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6、两线制接近开关受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书体接线。

DOB-BS/L-LSC18交流三线制常开接近开关

技术参数

1、本体材质：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z开关电压：100 VDC

5、开关电流：0.5

6、负载电流：1.0A

7、接蚀电阻：100 mΩ

8、缘电阻：108Ω

9、释放时间：0.1 ms Max

10、感应时间：0.4 ms Max
