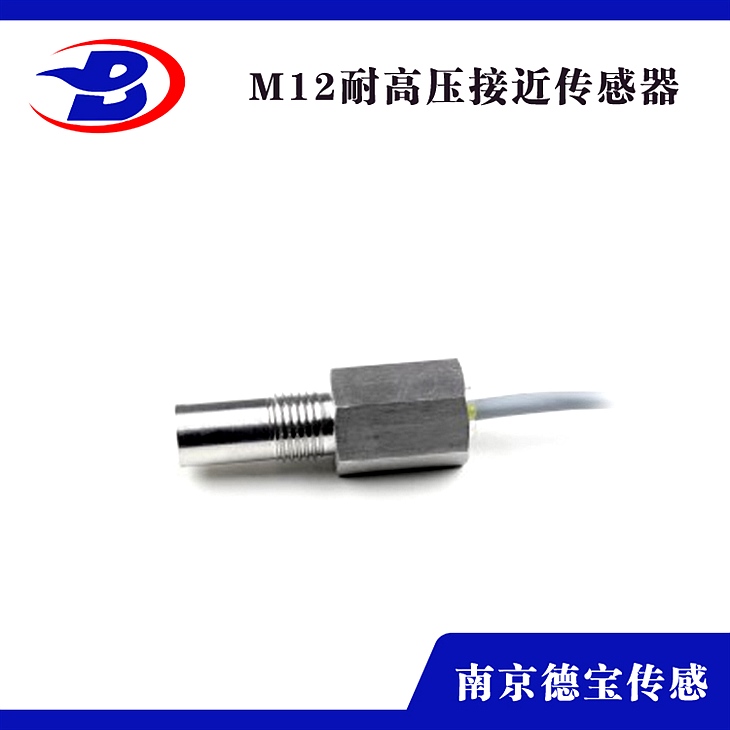

DOB-CYJ/L-A16M-2ANB耐高压接近开关结构形式

DOB-CYJ/L-A16M-2ANB耐高压接近开关结构形式

产品详情

DOB-CYJ/L-A16M-2ANB耐高压接近开关构造方式


如何判别接近开关常开还是常闭:

常开(NO)是平常状态下信号输出线为断开状态,无信号输出,当感应到物体时才闭合,输出信号。

常闭(NC)是平常状态下信号输出线为闭合状态,持续信号输出,当感应到物体时才断开,关闭信号。

1 .三线DC24V的电感式PNP型: 棕色接+24V ,蓝色接0V ,。黑色 接数字万用表直流电压档的红表笔,黑表笔接0V 。这时万用表有24V电压是常闭的,没有24伏电压是常开的。

2 .三线DC24V的电感式NPN型: 棕色接+24V ,蓝色接0V ,。黑色 接数字万用表直流电压档的黑表笔,红表笔接+24V 。这时万用表有24V电压是常闭的,没有24伏电压是常开的

特性:


在各类开关中,有一种对接近它物件有“感知”才能的元件——位移传感器,应用位移传感器对接近物体的敏感特性到达控制开关通或断的目的,这就是接近开关。

有时被检检验物体是按一定的时间距离,一个接一个地移向接近开关,又一个一个地分开,这样不时地反复,不同的接近开关,对检测对象的响应才能是不同的,这种响应特性被称为“响应频率”。


构造方式:

按外观外形接近开关可分为圆柱型接近开关,接近开关,方槽型接近开关,穿孔(经过)型接近开关和别离式接近开关。例如型接近开关筒式接近开关装置便当,但是圆柱型接近开关检测同一类型的特性,渠道接近开关检测的位置是在槽内,使沟槽经过接近开关检测目的,经过式接近开关产生中国,而日本是运用的,经过小螺钉或球似的小局部接近开关和组装浮筒液位检测安装。

接近开关的品种:

由于位移传感器能够依据不同的原理和不同的办法做成,不同的位移传感器对物体的“感知”办法也不同,所以常见的接近开关有以下几种:

1无缘接近开关

2涡流式接近开关

3电容式接近开关

4霍尔接近开关

5光电式接近开关

6其他型式(应用多普勒效应可制成超声波接近开关、微波接近开关等)

主要功用:

1、检验间隔

检测电梯、升降设备的中止、起动、经过位置;检测车辆的位置,避免两物体相撞检测;检测工作机械的设定位置,挪动机器或部件的极限位置;检测回转体的中止位置,阀门的开或关位置。

2、尺寸控制

金属板冲剪的尺寸控制安装;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。检测物体存在有否检测包装线上有无产品包装箱;检测有无产品零件。

3、转速与速度控制

控制传送带的速度;控制旋转机械的转速;与各种脉冲发作器一同控制转速和转数。

4、计数及控制

检测线shangliu过的产品数;高速旋转轴或盘的转数计量;零部件计数。

5、检测异常

检测瓶盖有无;产品合格与不合格判别;检测包装盒内的金属制品缺乏与否;辨别金属与非金属零件;产品有无标牌检测;起重机风险区baojing;anquan扶梯自动启停。

6、计量控制

产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,程度面控制。

7、辨认对象

依据载体上的码辨认是与非。

8、信息传送

ASI(总线)衔接设备上各个位置上的传感器在线(50-100米)中的数据往复传送等。


根本参数:

10-30VDC、90-250VAC电压

设定间隔:15mm工作环境:-20℃~+60℃

检测间隔:15mm±10%

规范检测物:金属(铁)

接线:

1、有两线制和三线制之区别,三线制又分为NPN型和PNP型,它们的接线是不同的。

2、两线制的接线比拟简单,与负载串联后接到电源即可。

3、三线制的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:关于NPN型,应接到电源正端;关于PNP型,则应接到电源0V端。

4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型。千万不要选错了。

6、两线制受工作条件的控制,导通时开关自身产生一定压降,截止时又有一定的剩余电流流过,选用时应予思索。三线制虽多了一根线,但不受剩余电流之类不利要素的搅扰。

7、有的厂商将的“常开”和“常闭”信号同时引出,或增加其它功用,此种状况,请按产品阐明书详细接线。


接近开关和光电开关的区别:

接近开关和光电开关的区别在哪?首先接近开关和光电开关是三种原理不同的传感器,但是用处都是一样的,需求确认好PLC的接法,并且都是检测位置用的。

光电开关能够感应任何的资料,而接近开关只能感应金属资料,接近开关和广电开关检测物体的方式也不同,都需求依据输出电路的间隔、动作来停止检测。
