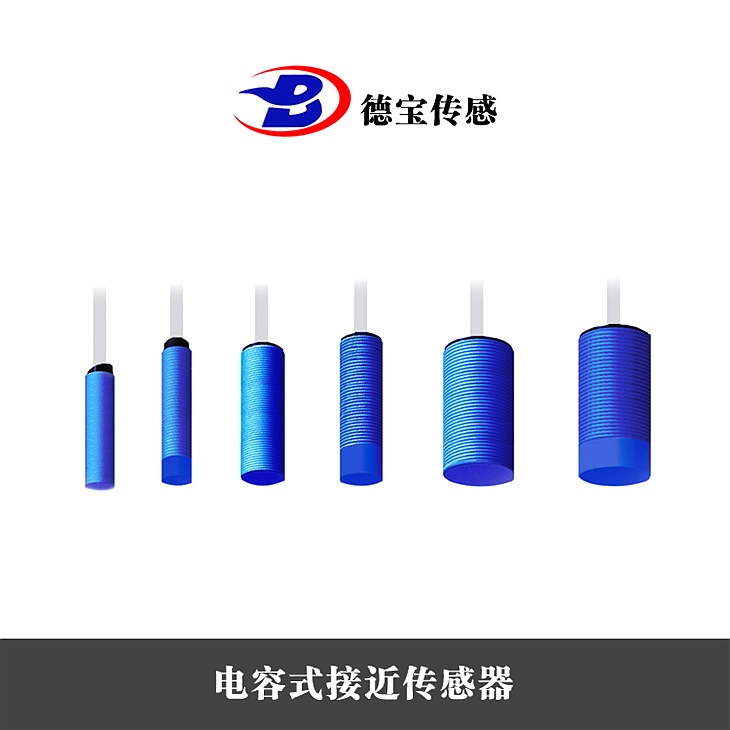

DOB-EM30/L-15BPS-KW三线PNP常闭电容式接近开关10-30V

DOB-EM30/L-15BPS-KW三线PNP常闭电容式接近开关10-30V

产品详情

DOB-EM30/L-15BPS-KW三线PNP常闭电容式接近开关10-30V

常闭型(NC)与常开(NO)的区别:

一,常开(NO)是平常状态下信号输出线为断开状态,无信号输出,当感应到物体时才闭合,输出信号。

二,常闭(NC)是平常状态下信号输出线为闭合状态,持续信号输出,当感应到物体时才断开,关闭信号。

接线阐明:

三根线的接线接法:

粽色的是接电源的正极,蓝色的是接电源的负极,黑色的是接负载(信号输出)。

二根线的接线办法(DC或AC):

棕色线衔接负载的负极,负载的正极线再衔接电源的正极,蓝色的直接衔接电源的负极。

接线办法请参照开关标牌上的接线图来接线,切勿错接反接!

直流三线接近开关的三根线分别是:棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关:将负载和接近开关串联后接在交流电源端。

什么是NPN型又什么是PNP型?

NPN型:

负载接法:负载接在输出端和负极之间。

输出电平:当无感应时,输出高电平,感应时,输出低电平。

电流方向:负载电流注入开关(灌电流)

PNP型:

负载接法:负载接在电源正和输出之间。

输出电平:当无感应时,输出低电平,感应时,输出高电平。

电流方向:负载电流流出开关(拉电流)

开关功用:

电容式传感器的感应面同两个同心布置的金属电极组成,这两个电极相当于一个非线绕电容器的电极。电极的外表a和b衔接到一个高频振荡器的反应支路中,对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时,它就进入了电极外表前面的电场,并惹起耦合电容发作改动。振荡器开端发作振荡,振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种具有开关量输出的位置传感器,它的丈量头通常是构成电容器的一个极板,而另一个极板是物体的自身,当物体移向接近开关时,物体和接近开关的介电常数发作变化,使得和丈量头相连的电路状态也随之发作变化,由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测,包括导体、半导体、绝缘体,以至能够用于检测液体和粉末状物料。关于非金属物体,动作间隔决议于材质的介电常数,资料的介电常数越大,可取得的动作间隔越大。

构造:

电容式接近开关由三大局部组成:振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场,并到达感应间隔时,在金属目的内产生涡流,从而招致振荡衰减,以致停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号,触发驱动控制器件,从而到达非接触式之检测目的
