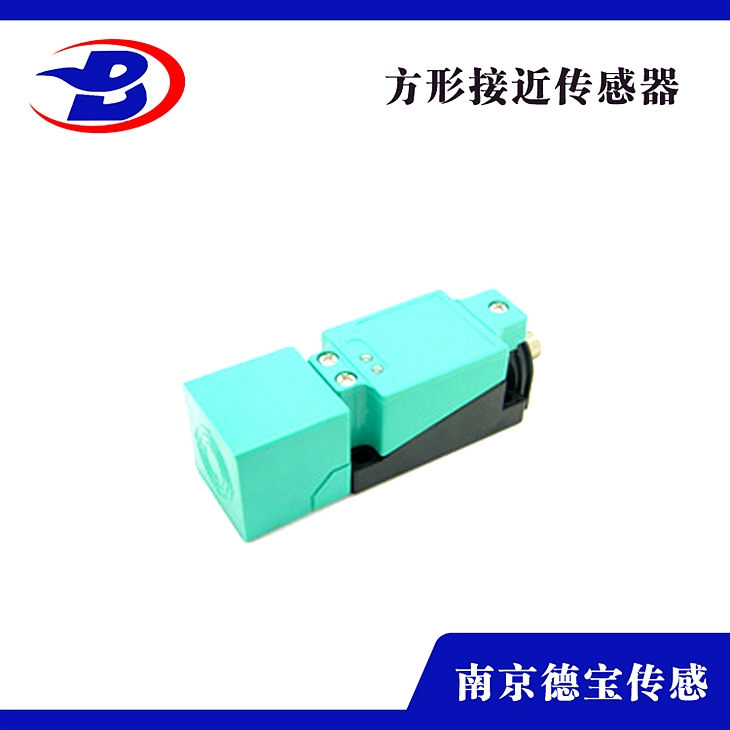

DOB-EP/L-XRJJB3010PK/5M方形电感式三线PNP接近开关

DOB-EP/L-XRJJB3010PK/5M方形电感式三线PNP接近开关

产品引见：

接近开关是一种无需与运动部件停止机械直接接触而能够操作的位置开关，当物体接近开关的感应面到动作间隔时，不需求机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)安装提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作牢靠，，频率响应快，应用寿命长，抗干扰才能强等、并具有防水、防震、等特性。产品有电感式、电容式、霍尔式、交、直流型。

特性：

1：方形外壳构造，贴面装置，

2：电源性维护(直流)有输出短路维护。

3：突波吸收回路(交流)，有效避免突波损坏

4：构造巩固，适用各种环境。

工作原理：

原理是由LC高频振荡器和放大处置电路，当金属物体接近振荡会产生涡传播感器，接近传感器的振荡衰减，内部电路的参数发作变化，从而肯定存在或没有金属物体接近，进而控制开关。

接线：

1、两线制

两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

接近开关三线制接线，由于接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。假如是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。假如是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）
