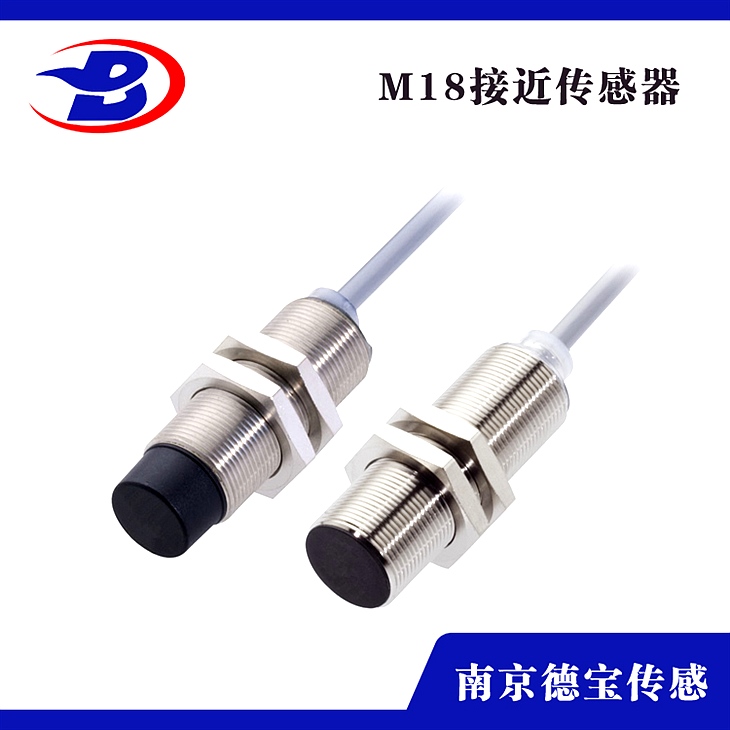

DOB-IGN8/L-18TM-3PC-V1接近开关PNP

DOB-IGN8/L-18TM-3PC-V1接近开关PNP

产品详情

DOB-IGN8/L-18TM-3PC-V1接近开关PNP


什么是NPN型又什么是PNP型?

NPN型:

负载接法:负载接在输出端和负极之间。

输出电平:当无感应时,输出高电平,感应时,输出低电平。

电流方向:负载电流注入开关(灌电流)

PNP型:

负载接法:负载接在电源正和输出之间。

输出电平:当无感应时,输出低电平,感应时,输出高电平。

电流方向:负载电流流出开关(拉电流)

类别及原理:

1、电容式接近传感器的工作原理,电容式接近传感器是由一个高频振荡器和放大器组成的传感器检测表面和地球组成的一个电容器,在振荡电路中,在振荡状态。当目的接近传感器时,电路的电容发作了变化,使高频振荡器振荡。振荡和中止振动的两种状态被放大器转换成二进制开关信号。

2、电感式接近传感器的工作原理是由LC高频振荡器和放大处置电路,当金属物体接近振荡会产生涡传播感器,接近传感器的振荡衰减,内部电路的参数发作变化,从而肯定存在或没有金属物体接近,进而控制开关。

3、高频振荡式接近传感器的工作原理:电感式接近传感器是由高频振荡、放大、解调、触发和输出电路等组成。振荡器在传感器表面上产生交变电磁场。当金属物体接近传感器表面时,金属中产生的涡流吸收了振荡器的能量,并降低了振荡中止振动。振荡器振荡和这两种状态,经过整形放大器转换成电信号转换成一个二进制开关信号,经过功率放大器的输出。

4、金属型传感器的工作原理:一切金属传感器基本上都是高频振荡型。与普通型一样,它也有一个振荡电路,在目的惹起的感应电流的活动所构成的能量损失的振荡频率的影响。当目的接近传感器时,无论目的金属种,振荡频率都会进步。传感器检测这种变化并输出一个检测信号。

5、有色金属传感器的工作原理:有色金属传感器是一种高频振荡型。它有一个振荡电路,目的惹起的感应电流的能量损失的振荡频率的变化的影响。当有色金属物体如铝或铜接近传感器时,振荡频率增大;当一类黑色金属物体接近传感器时,振荡频率降低。假设振荡频***于参考频率,传感器的输出信号。

6、通用接近传感器的工作原理:振荡电道路圈L中产生的高频磁场。当目的接近磁场时,由于电磁感应产生的目的物体中产生感应电流(涡流)。由于目的接近传感器,进步了感应电流,增加了振荡电路中的负载。然后,振荡削弱,直到它中止。该传感器应用振幅检测电路检测振荡状态的变化,并输出检测信号

主要功用:

1、检验距离

检测电梯、升降设备的中止、起动、经过位置;检测车辆的位置,防止两物体相撞检测;检测工作机械的设定位置,移动机器或部件的极限位置;检测回转体的中止位置,阀门的开或关位置。

2、尺寸控制

金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。检测物体存在有否检测包装线上有无产品包装箱;检测有无产品零件。

3、转速与速度控制

控制传送带的速度;控制旋转机械的转速;与各种脉冲发作器一同控制转速和转数。

4、计数及控制

检测线shangliu过的产品数;高速旋转轴或盘的转数计量;零部件计数。

5、检测异常

检测瓶盖有无;产品合格与不合格判别;检测包装盒内的金属制品缺乏与否;区分金属与非金属零件;产品有无标牌检测;起重机风险区baojing;anquan扶梯自动启停。

6、计量控制

产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,水平面控制。

7、识别对象

根据载体上的码识别是与非。

8、信息传送

ASI(总线)衔接设备上各个位置上的传感器在线(50-100米)中的数据往复传送等

接线:

1、两线制

两线制接线特别简单,把接近开关和负载串联,然后接上电源,用匹配的检测对象物质接近接近开关,接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识,电源正极线颜色(红或棕)、电源0V线颜色(蓝)、信号线颜色(黄或黑)。

由于接近开关三线制有分PNP型NPN型两种,所以它的接线有区别。假设是NPN型的接近开关接线,找到接近开关信号线,接上负载,然后负载再接接近开关电源正极线。假设是PNP型接近开关同样找到接近开关信号线,接上负载,然后负载在接接近开关电源0V线。


接近开关怎样判别是NPN型还是PNP型

由二极管的特性可知,P代表阳极(+)N代表阴极(-)。又由于二极管正导游体反向截止。三极管可以看作是由两个二极管组成。而又知道接近开关电源正极,它就相当于三极管的基极,因此以电源正作为动身点。用万用表的电阻档,红表笔接电源正,黑表笔分别接0v电源线和信号线,假设分别丈量电阻很小,在交流表笔丈量,假设分别丈量电阻很大,那么可以此接近开关是NPN型,反之是PNP型接近开关。
