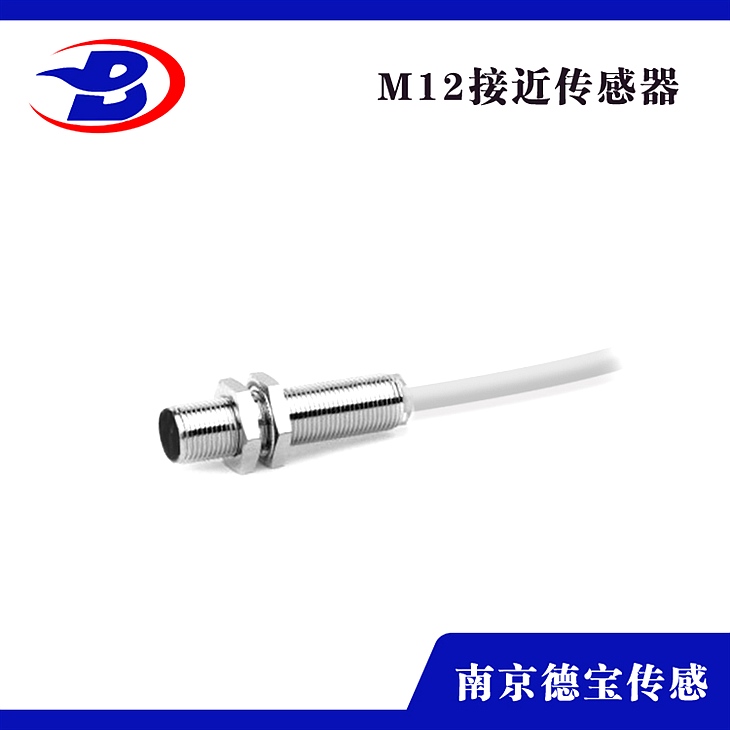

DOB-IM12/L-02BPO-KW三线直流10-30V电感式接近开关
DOB-IM12/L-02BPO-KW三线直流10-30V电感式接近开关
产品阐明:
接近开关又称无触点接近开关,是理想的电子开关量传感器。当金属检测体接近开关的感应区域,开关就能无接触,无压力、无火花、疾速发出电气指令,精确反响出运动机构的位置和行程,即便用于普通的行程控制,其定位精度、操作频率、运用寿命、装置调整的便当性和对恶劣环境的适用才能,是普通机械式行程开关所不能相比的。它应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动维护环节等。产品有电感式、电容式、霍尔式、交、直流型。
接线:
1、有两线制和三线制之区别,三线制又分为NPN型和PNP型,它们的接线是不同的。
2、两线制的接线比拟简单,与负载串联后接到电源即可。
3、三线制的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:关于NPN型,应接到电源正端;关于PNP型,则应接到电源0V端。
4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。
5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型。千万不要选错了。
6、两线制受工作条件的控制,导通时开关自身产生一定压降,截止时又有一定的剩余电流流过,选用时应予思索。三线制虽多了一根线,但不受剩余电流之类不利要素的搅扰。
7、有的厂商将的“常开”和“常闭”信号同时引出,或增加其它功用,此种状况,请按产品阐明书详细接线。
原理:
由电感线圈和电容及晶体管组成振荡器,并产生一个交变磁场,当有金属物体接近这一磁场时就会在金属物体内产生涡流,从而招致振荡中止,这种变化被后极放大处置后转换成晶体管开关信号输出。
