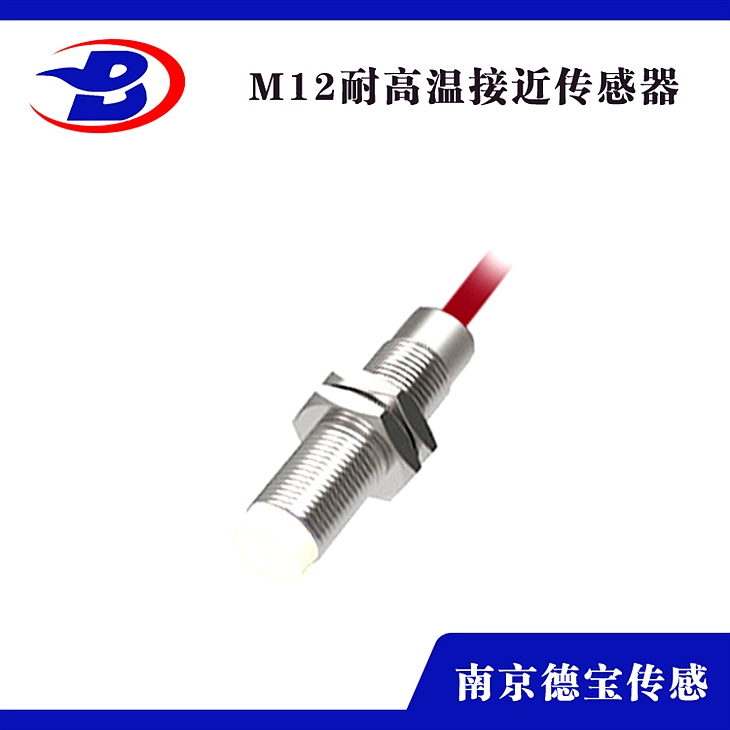

PNP型接近开关DOB-J12/L-D4RH常开DC24V

PNP型接近开关DOB-J12/L-D4RH常开DC24V

一、详情引见

PNP型接近开关J12-D4RH/常开DC24V是应用振荡器原理，检测物体的有无能够用以检测各种金属体，灵活度高，频率响应快，反复定位精度高，瞬变过程短，输出功率大,急电特性好，工作***，运用寿命长等优点。现已***用于，钢铁、冶金、铸造等高温自动化控制域。经过硅胶特质的电缆及***芯片安然无忧的为客户处理高温现场问题。

PNP接近开关内部运用PNP三管控制信号输出，负载需求接在PNP接近开关的蓝色线（GND）和黑色线（输出）之间

常开型：没有检测物靠近时，内部三管截止，输出线受内部下拉电阻钳制，输出线为低电平，负载不工作；当检测物靠近时，内部三管导通，由于输出线与三管的集电衔接，为高电平，负载工作。

技术参数详解：

1、放大电路一体式设计,　　　　　　　　

2、内部元件全部采用进口件,

3、高可在150℃的恶劣环境中应用,　　　

4、运用寿命长、高牢靠性,

5、浪涌,过载,逆性维护功用,　　　　

6、防水等:IP67,可在水中应用

7、装置方式:埋入式,非埋入式,　　　　

8、检测间隔:2m,4mm,

9、输出方式:NPN/PNPNO/NC,　　　　　

10、电源电压:10-30VDC,

11、外形规格:M12*1*51mm,　　　　　　

12、环境温度:-25… 150℃

13、外壳资料:镍铜合金　　　　　　　 　

衔接方式:2m硅胶电缆

PNP型接近开关J12-D4RH常开DC24V

三、PNP型接近开关工作工程

PNP型接近开关是负极共点（COM），传感器内部开关是信号线OUT与VCC（＋V）电源“＋”极相连，相当于OUT信号输出端输出高电平的电源线。

PNP——NO常开型：是接近开关在无信号触发时，即信号输出线OUT与VCC（＋V）电源“＋”极断开状态，相当于OUT信号输出端为空；有信号触发时，输出与VCC（＋V）电源“＋”极相同电压，即信号输出线OUT与VCC（＋V）电源“＋”极相连，输出高电平。

PNP——NC常闭型：是接近开关在无信号触发时，输出与VCC（＋V）电源“＋”极相同电压，即信号输出线OUT与VCC（＋V）电源“＋”极相连，输出高电平；有信号触发时，信号输出线OUT与VCC（＋V）电源“＋”极断开，相当于OUT信号输出端为空。

4-3、经过PLC或继电器衔接

PLC分为单端共点的COM端口与电源正极VCC或负极GND相衔接的区别，输入类型有源式和漏式。

源式输入为NPN型：有信号则从PLC输出电流到传感器，一种由外部提供输入信号电源或运用PLC内部提供应输入回路的电源，全部输入信号为“有源”信号，并独立输入PLC的输入衔接方式。

漏式输入为PNP型：传感器有信号则输出电流到PLC，一种由PLC内部提供输入信号源，全部输入信号的一端汇总到输入的公共衔接COM端的输入方式，又称为汇点输入；

通常状况下，运用***多的普通日系PLC习气正极共点（COM）需采用NPN的接近开关。欧美系列PLC习气负极共点，需采用PNP型的接近开关。随着自动化不时开展，为了顺应不同场所的需求，现已有了单端共点（S/S）可选型。当PLC上的S/S端子为PLC的输入信号电源公共端时，此端子需接电源＋极，则需求NPN型接近开关，反之此端子需接电源－极，则需求PNP型接近开关。
