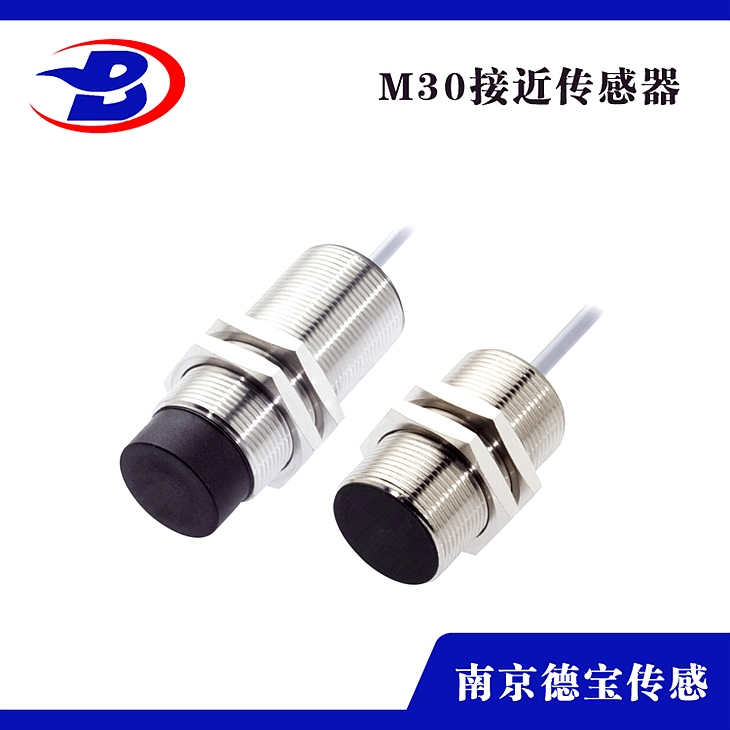

DOB-LG15/L-SS3050-2A1U防水接近开关

DOB-LG15/L-SS3050-2A1U防水接近开关

产品详情

DOB-LG15/L-SS3050-2A1U防水接近开关

一、接近开关的功用

接近开关又称接近传感器,接近式位置开关是运动部件无机械接触而能够操作的位置开关。当运动物体靠近开关到一***置时,开关发出信号,到达行程控制及计数自动控制的一种非接触式无触点的位置开关。它有感应头、高频振荡器、放大器和外壳组成。接近开关实物图和图形文字符号如下:

接近开关实物图

接近开关图形符号(SQ)

二、接近开关的分类和工作原理

依照工作原理的不同能够分为电感式、电容式、光电式和磁感式等。假如依照电路电流的类型又能够分为交流型和直流型。

1、电感式接近开关

电感式接近开关

电感式接近开关的感应头是一个具有铁氧体磁芯的电感线圈,只能检测金属体。

振荡器在感应头外表产生一个交变磁场,当金属物体接近感应头时,接近开关内部动作,从而到达“开”和“关”的控制。

2、电容式接近开关

电容式接近开关

电容式接近开关的感应头是一个圆形平板电极,与振荡电路的地线构成一个散布电容,当有导体或其他介质接近感应头时,电容量增大而使振荡器中止振荡,经过整形放大器输出电信号。电容式接近开关能够检查金属、非金属和液体。

3、磁感式接近开关

磁感式接近开关(霍尔接近开关)

磁感式接近开关主要是指霍尔接近开关,其工作原理是霍尔效应,当磁性物体接近霍尔开关时,霍尔接近开关的状态改动,比方从“开”变为“关”。

4、光电式接近开关

光电式接近开关

应用光电效应制成的传感器称为光电式传感器。光电式传感器是依据投光器发出的光,在检测体上发作光亮增减,用光电变换元件组成的受光器检测物体的有无、大小的非接触式的控制器件。

依照输出信号能够分为模仿式、数字式和开关量输出式。其中输出方式为开关量的传感器为光电式接近开关。它是由光发射器(发射红外光或可见光)和光接纳器组成(接纳光并并转换成电信号,以开关量方式输出)。

光电式接近开关能够分为对射式、反射式和漫射式。

漫反射式接近开关

三、接近开关的选型

1、接近开关类型的选择

检测金属的首先选用电感式,检测非金属时优先选用电容式,检测磁信号的选用磁感式接近开关。

2、接近开关外观的选择

普通常选用圆柱螺纹外形,可依据实践需求来选择。

圆柱螺纹外形的接近开关

3、检测间隔的选择

依据需求选用,普通厂家阐明书上都会注明检测间隔。

4、信号的输出选择

交流接近开关输出交流信号,而直流接近开关输出直流信号。特别留意:负载的电流一定要小于接近开关的输出电流,否则应添加转换电路。

5、开关频率的选择

开关频率指接近开关每秒从“开”到“关”转换的次数。直流接近开关可到达200Hz,交流接近开关只能到达25Hz。

6、额定电压的选择

交流接近开关优选AC 220V和AC 36V;直流接近开关优选DC 12V和DC 24V。普通状况下,接近开关的电压选择范围很广。如下图所示:

额定电压为:DC 10V~30V

产品的特性:

磁性开关气缸用于检测气缸行程的位置,不需再行程两端设置机控阀(或行程开关)及其装置架,不需求在活塞杆端部设置撞块,所以运用便当、构造紧凑。牢靠性高,寿命长、***低、开关反响时间快。

工作原理:

气缸磁性开关是将磁性开关装在气缸的缸筒外侧。气缸能够使各种型号的气缸,但缸筒bixu是导磁性弱、隔磁性强的资料,如硬铝、不锈钢、黄铜等。在非磁性体的活塞上装置一个yongjiu磁铁(橡胶磁铁)的磁环,随活塞挪动的磁环靠近开关时,舌簧开关的两根huangpian被磁化而互相吸收,触点闭合;当磁环移开开关后,huangpian失磁,触点断开。出点闭合或断开时发出电xin号(或使电xin号消逝),控制相应电磁阀完成切换动作。如下图所示。磁性开关内部普通还带有开关动作的指示灯和过电压维护电路,用树脂塑封在一个壳体内。

作用:

1、气缸的磁性开关主要是作为位置信号提供应控制器,控制器检测到磁性开关信号的有无,对气缸完成位置控制、到位中止、到位启动。

2、磁性开关的信号能够直接输出到TPC8-8TD表格程序控制器的输入端,完成上述功用,还能够经过控制器的判别间接完成到位baojing、未到位baojing、物料检测,以及能够对气缸的动作次数停止计数和循环次数的控制。

3、假如不运用磁性开关,经过控制器内部的定时控制也是能够完成各种动作的控制,由于气压不稳气缸的行程时间的误差,因而须设置较长的定时时间才干牢靠的工作,这样定时控制会降低设备的工作效率。而运用磁性开关来检测气缸的位置和状态,能够youxiao地进步被控设备的工作效率。
