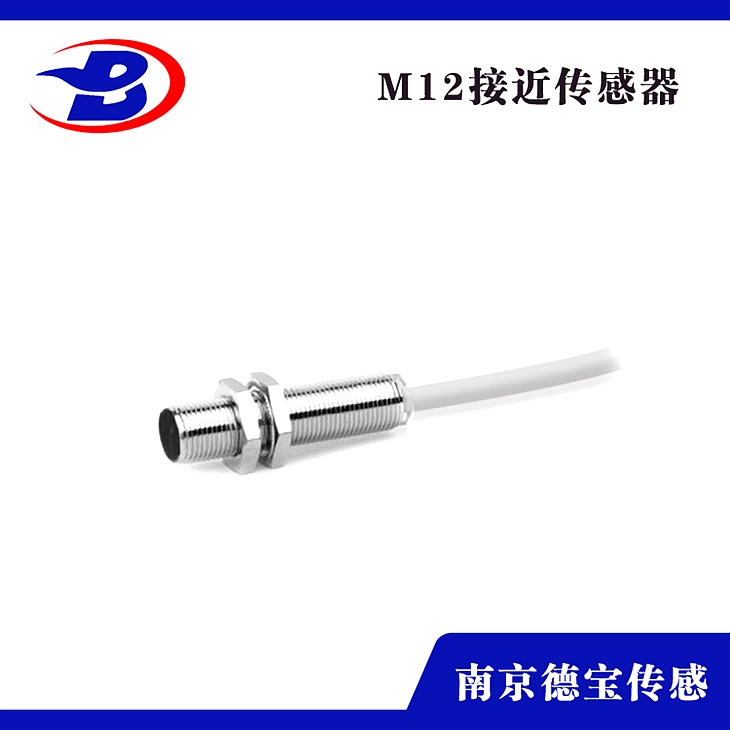

DOB-ND12/L-S3-M18S接插式感应接近开关PNP常开

DOB-ND12/L-S3-M18S接插式感应接近开关PNP常开

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）

产品阐明：

接近开关是一种无需与运动部件停止机械直接接触而能够操作的位置开关，当物体接近开关的感应面到动作间隔时，不需求机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)安装提供控制指令。接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作牢靠，频率响应快，应用寿命长，抗干扰才能强等、并具有防水、防震等特性。产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、疾速发出电气指令，精确反响出运动机构的位置和行程，即便用于普通的行程控制，其定位精度、操作频率、运用寿命、装置调整的便当性和对恶劣环境的适用才能，是普通机械式行程开关所不能相比的。它应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动维护环节等。

接线：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰，工作更为牢靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。

由于接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。假如是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。假如是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。
