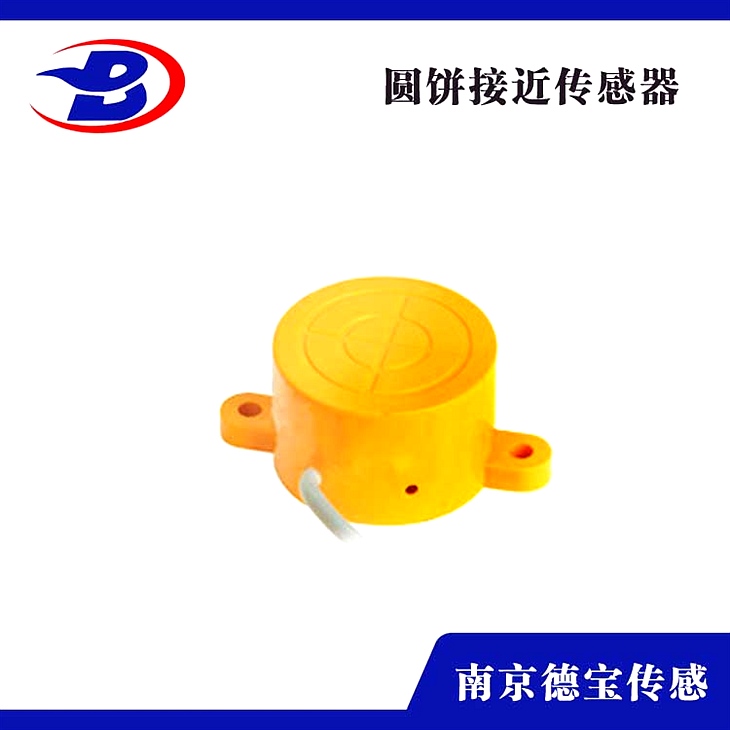

DOB-SM/L-302B圆盘式接近开关220V

DOB-SM/L-302B圆盘式接近开关220V

简介

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传理性能，且动作牢靠，，频率响应快，应用寿命长，抗干扰才能强等、并具有防水、防震、等特性。产品有电感式、电容式、霍尔式、交、直流型。

接近开关按其外型外形可分为圆柱型、方型、沟型、穿孔（贯穿）型和别离型。园柱型比如装置便当，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测经过槽内的物体，贯穿型在我国很少，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测安装等。

性能特性

在各类开关中，有一种对接近它物件有“感知”才能的元件——位移传感器。应用位移传感器对接近物体的敏感特性到达控制开关通或断的目的，这是接近开关。

当有物体移向接近开关，并接近到一定间隔时，位移传感器才有“感知”，开关才会动作。通常把这个间隔叫“检出间隔”。但不同的接近开关检出间隔也不同。

有时被检检验物体是按一定的时间距离，一个接一个地移向接近开关，又一个一个地分开，这样不时地反复。不同的接近开关，对检测对象的响应才能是不同的。这种响应特性被称为“响应频率”。

技术参数

1、本体材质：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z开关电压：100 VDC

5、开关电流：0.5

6、负载电流：1.0A

7、接蚀电阻：100 mΩ

8、缘电阻：108Ω

9、释放时间：0.1 ms Max

10、感应时间：0.4 ms Max

选型与检测：

1、选型

关于不同的材质的检测体和不同的检测间隔，应***不同类型的接近开关，以使其在系统中具有高的性能jiage比，为此在选型中应遵照以下准绳：

1.1.当检测体为金属资料时，应***高频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测*灵活。对铝、黄铜和不锈钢类检测体，其检测灵活度就低。

1.2.当检测体为非金属资料时，如;木材、纸张、塑料、玻璃和水等，应***电容型接近开关。

1.3.金属体和非金属要停止远间隔检测和控制时，应***光电型接近开关或chaoshengbo型接近开关。

1.4.关于检测体为金属时，若检测灵活度请求不高时，可***jiege低廉的磁性接近开关或霍尔式接近开关。

2、检测

2.1.动作间隔测定;当动作片由正面靠近接近开关的感应面时，使接近开关动作的间隔为接近开关的*大动作间隔，测得的数据应在产品的参数范围内。

2.2.释放间隔的测定;当动作片由正面分开接近开关的感应面，开关由动作转为释放时，测定动作片分开感应面的*大间隔。

2.3.回差H的测定;*大动作间隔和释放间隔之差的jue对值。

2.4.动作频率测定;用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的间隔，约为开关动作间隔的之80左右，转动圆盘，依次使动作片靠近接近开关，在圆盘主轴上装有测速安装，开关输出信号经zhengxing，接至数字频率计。此时启动电机，逐渐进步转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。

2.5.反复精度测定;将动作片固定在量具上，由开关动作间隔的这120以外，从开关感应面正面靠近开关的动作区，运动速度控制在0.1mm/s上。当开关动作时，读出量具上的读数，然后退出动作区，使开关断开。如此反复10次，*后计算10次丈量值的*大值和*小值与10次均匀值之差，差值大者为反复精度误差.

接线阐明：

1.直流三线接近开关的三根线分别是：棕色线---电源正极 蓝色线---电源负极 黑色线---输出信号

2.交流二线型开关：将负载和接近开关串联后接在交流电源端。
