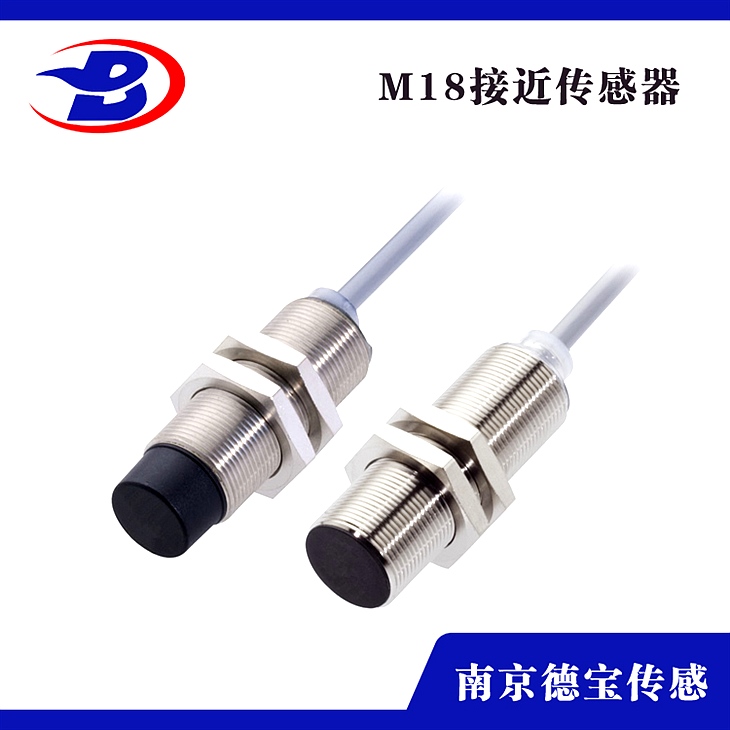

常开触点接近开关产地DOB-TK/L-WJKBA21

常开触点接近开关产地DOB-TK/L-WJKBA21

接线图

1、接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2、两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3、三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4、接近开关的负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6、两线制接近开关受工作条件的控制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰。

7、有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书体接线。

常开触点接近开关产地DOB-TK/L-WJKBA21

典型应用

1、水泥：回转窑窑头/篦冷机工况监测

2、电厂：锅炉及余热锅炉熄灭监测

3、玻璃：玻璃凝结炉工况监测

4、冶金：炉/加热炉工况监测

5、石化：各种管式加热炉工况监测

6、渣滓处置：熄灭器及焚化炉工况监测

常开触点接近开关产地DOB-TK/L-WJKBA21

类别及原理

1、涡流式接近开关

这种开关有时也叫电感式接近开关。它是应用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发作变化，由此辨认出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必需是导电体。

2、电容式接近开关

这种开关的丈量通常是构成电容器的一个板，而另一个板是开关的外壳。这个外壳在丈量过程中通常是接地或与设备的机壳相衔接。当有物体移向接近开关时，不管它能否为导体，由于它的接近，总要使电容的介电常数发作变化，从而使电容量发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，能够缘的液体或粉状物等。
