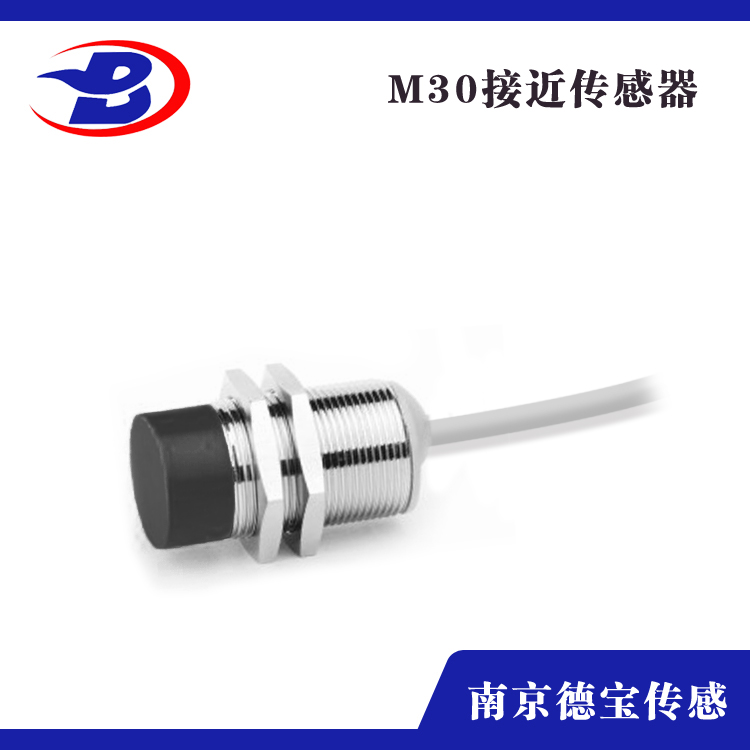

DOB-IIS204/L常开接近开关
产品详情
IIS204常开接近开关安装尺寸表
简介
1、本产品结构紧凑、重量小、开关元器件工作寿命长，能够安装在有限的空间，用于微型化设备。
2、应用于有甲烷、煤尘等炸性气体混合物、无破坏缘的腐蚀性气体环境的矿井中。
产品特点
1、放大电路一体式设计,
3、使用寿命长、可靠性,
4、浪涌,过载,逆性保护功能,
5、可在水中应用
6、安装方式非埋入式,
7、检测距离:15mm,
8、输出方式:PNPNO
9、电源电压:10-30VDC,
10、外形规格:M30*1*51mm,
| 产品特征 | |
|---|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 15 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 50 |
| 应用 | |
| 特殊的性能 | 镀金触点; 增长的感应距离 |
| 应用 | 工业应用/工厂自动化 |
| 电气数据 | |
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 10 |
| 防护等级 | II |
| 反相保护 | 有 |
| 输出 | |
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 | |
| 感应距离 [mm] | 15 |
| 实际感应距离 Sr [mm] | 15 ± 10 % |
| 工作距离 [mm] | 0...12.15 |
| 增长的感应距离 | 有 |
| 精度/偏差 | |
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 3...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 | |
| 环境温度 [°C] | -25...70 |
| 外壳防护等级 | IP 67 |
| 认证/测试 | |
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度10 VEN 55011等级B |
| MTTF [年] | 1528 |
| 包括嵌入式软件 | 有 |
| UL认证 | Ta0...40 °CEnclosure typeType 1电源Limited Voltage/CurrentUL认证编号A001文件数量ULE174191 |
| 机械技术数据 | |
| 重量 [g] | 105.5 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 50 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层 |
| 显示器/操作件 | |
| 显示 | 开关状态4 x LED, 黄色 |
| 附件 | |
| 供货范围 | 固定螺母: 2 |
| 注释 | |
| 包装单位 | 1 件 |
| 电气连接 - 插头 | |
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
