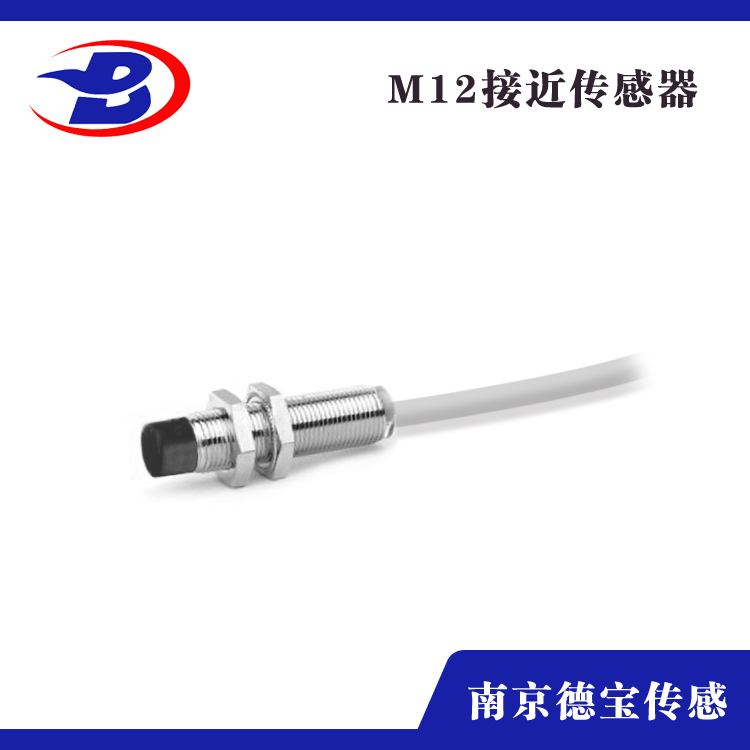

DOB-ST12-422KA/L 电感式接近开关

DOB-ST12-422KA/L电感式接近开关由三大部分组成

1、振荡器、开关电路及放大输出电路。

2、振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

3、振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

频率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

电源电压 DC12～24V脉动 10%以下（DC10～30V）

消耗电流 0.8mA以下

控制输出 开关容量 3～100mA

残留电压 5V以下（负载电流100mA、导线长2m时）

显示灯 1型：动作显示(红)、设定显示(绿) 2型：动作显示(红)

保护回路 脉冲吸收、负载短路保护

环境温度 动作时：－25～+250℃、保存时：－40～+260℃

湿度 35～95%RH

温度的影响 温度+23℃时，±15%检测距离

电压的影响 ±15%额定电源电压范围、±1%检测距离

缘阻抗 50ΜΩ （DC500V兆欧表）

耐电压 AC1,000V 50/60Hz

振动 10～55Hz 双振幅1.5mmX、Y、Z各方向2h

冲击 1,000m/s2 X、Y、Z各方向10次

连接方式 2m

材质 外壳 黄铜镀镍
