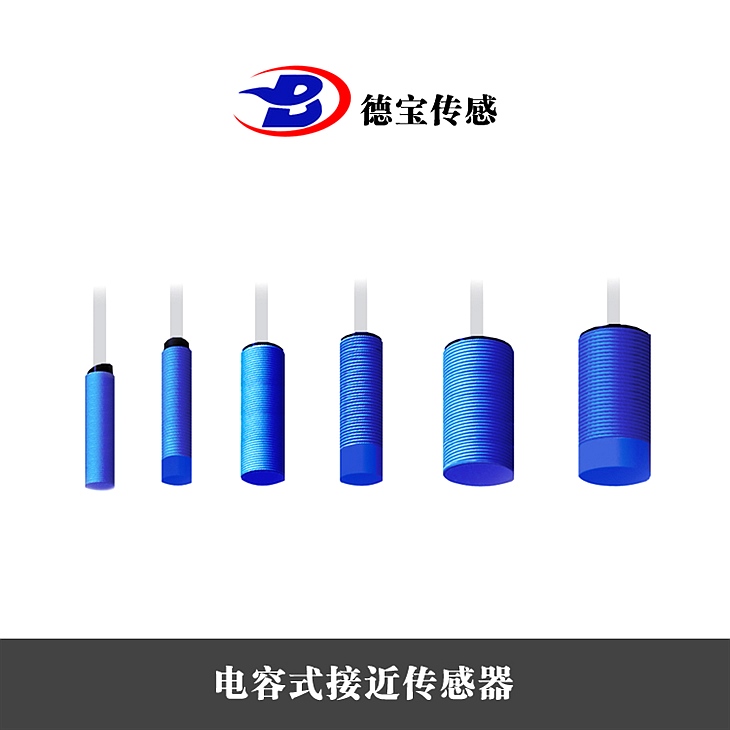

DOB-EH34/L-15BNO-KW直流三线NPN常开电容式接近开关

DOB-EH34/L-15BNO-KW直流三线NPN常开电容式接近开关

产品详情

DOB-EH34/L-15BNO-KW直流三线NPN常开电容式接近开关

工作原理:

原理就是当电源接通时,RC振荡器不震荡,当一目的朝着电容器的电极靠近时,电容器的容量增加,振荡器开端震荡,经过后极电路的处置,将振和震荡两种信号转换成开关信号,电容式接近开关的感应圈由同轴金属电极构成,很像“翻开的”电容器电极,这两个电极构成一个电容,串接在RC振荡回路中,从而起到检测有无物体存在的目的。

电容式接近开关亦属于一种具有开关量输出的位置传感器,它的丈量头通常是构成电容器的一个极板,而另一个极板是物体的自身,当物体移向接近开关时,物体和接近开关的介电常数发作变化,使得和丈量头相连的电路状态也随之发作变化,由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测,包括导体、半导体、绝缘体,以至能够用于检测液体和粉末状物料。关于非金属物体,动作间隔决议于材质的介电常数,资料的介电常数越大,可取得的动作间隔越大。

开关功用:


电容式传感器的感应面同两个同心布置的金属电极组成,这两个电极相当于一个非线绕电容器的电极。电极的外表a和b衔接到一个高频振荡器的反应支路中,对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时,它就进入了电极外表前面的电场,并惹起耦合电容发作改动。振荡器开端发作振荡,振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种具有开关量输出的位置传感器,它的丈量头通常是构成电容器的一个极板,而另一个极板是物体的自身,当物体移向接近开关时,物体和接近开关的介电常数发作变化,使得和丈量头相连的电路状态也随之发作变化,由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测,包括导体、半导体、绝缘体,以至能够用于检测液体和粉末状物料。关于非金属物体,动作间隔决议于材质的介电常数,资料的介电常数越大,可取得的动作间隔越大。

接线:

1、两线制

两线制接线特别简单,把接近开关和负载串联,然后接上电源,用匹配的检测对象物质接近接近开关,接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识,电源正极线颜色(红或棕)、电源0V线颜色(蓝)、信号线颜色(黄或黑)。

接近开关三线制接线,由于接近开关三线制有分PNP型NPN型两种,所以它的接线有区别。假如是NPN型的接近开关接线,找到接近开关信号线,接上负载,然后负载再接接近开关电源正极线。假如是PNP型接近开关同样找到接近开关信号线,接上负载,然后负载在接接近开关电源0V线。


构造:

电容式接近开关由三大局部组成:振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场,并到达感应间隔时,在金属目的内产生涡流,从而招致振荡衰减,以致停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号,触发驱动控制器件,从而到达非接触式之检测目的。
