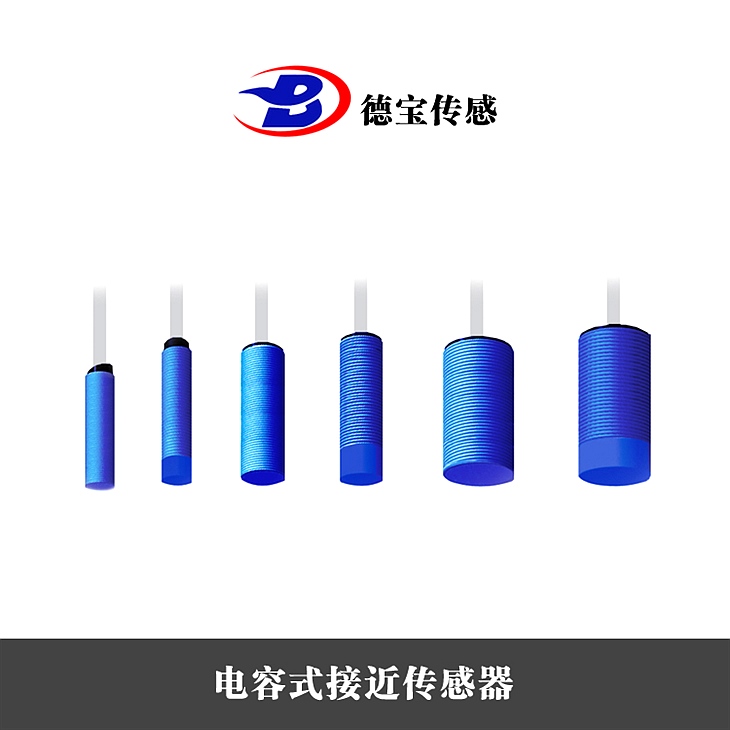

DOB-EM18/L-08BNO-KW三线NPN常开电容式接近开关10-30V

DOB-EM18/L-08BNO-KW三线NPN常开电容式接近开关10-30V

原理：

是当电源接通时，RC振荡器不震荡，当一目的朝着电容器的电靠近时，电容器的容量增加，振荡器开端震荡，经过后电路的处置，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电构成，很像“翻开的”电容器电，这两个电构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。

开关功用：

电容式传感器的感应面同两个同心布置的金属电组成，这两个电相当于一个非线绕电容器的电。电的外表a和b衔接到一个频振荡器的反应支路中，对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时，它进入了电外表前面的电场，并惹起耦合电容发作改动。振荡器开端发作振荡，振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种有开关量输出的位置传感器，它的丈量头通常是构成电容器的一个板，而另一个板是物体的自身，当物体移向接近开关时，物体和接近开关的介电常数发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测，包括导体、半导体、缘体，以至能够用于检测液体和粉末状物料。关于非金属物体，动作间隔决议于材质的介电常数，资料的介电常数越大，可取得的动作间隔越大

接线：

三根线的接线接法：

粽色的是接电源的正，蓝色的是接电源的负，黑色的是接负载（信号输出）。

二根线的接线办法（DC或AC)：

棕色线衔接负载的负，负载的正线再衔接电源的正，蓝色的直接衔接电源的负。

体接线办法请参照开关标牌上的接线图来接线，切勿错接反接！

直流三线接近开关的三根线分别是：棕色线---电源正蓝色线---电源负黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。

构造：

电容式接近开关由三大局部组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场，并到达感应间隔时，在金属目的内产生涡流，从而招致振荡衰减，以致停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号，触发驱动控制器件，从而到达非接触式之检测目的。
