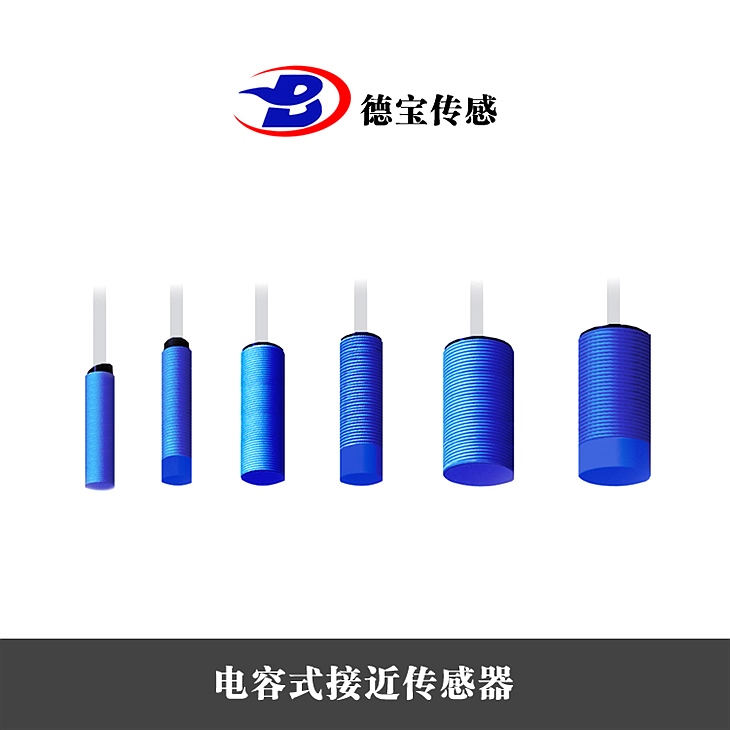

M18电容式接近开关DOB-EM18/L-08BPO-KW

M18电容式接近开关DOB-EM18/L-08BPO-KW

开关功用：

电容式传感器的感应面同两个同心布置的金属电极组成，这两个电极相当于一个非线绕电容器的电极。电极的表面a和b衔接到一个高频振荡器的反响支路中，对该振荡器的调理要使得它在表面自由时不发作振荡。

当物体接近传感器的有效表面时，它就进入了电极表面前面的电场，并惹起耦合电容发作改动。振荡器开端发作振荡，振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种具有开关量输出的位置传感器，它的丈量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都可以检测，包括导体、半导体、绝缘体，以致可以用于检测液体和粉末状物料。关于非金属物体，动作距离决议于材质的介电常数，材料的介电常数越大，可获得的动作距离越大。

结构：

电容式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场，并抵达感应距离时，在金属目的内产生涡流，从而招致振荡衰减，致使停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号，触发驱动控制器件，从而抵达非接触式之检测目的。

接线说明：

三根线的接线接法：

粽色的是接电源的正极，蓝色的是接电源的负极，黑色的是接负载（信号输出）。

二根线的接线方法（DC或AC)：

棕色线衔接负载的负极，负载的正极线再衔接电源的正极，蓝色的直接衔接电源的负极。

接线方法请参照开关标牌上的接线图来接线，切勿错接反接！

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出号

交流二线型开关：将负载和接近开关串联后接在交流电源端。

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）
