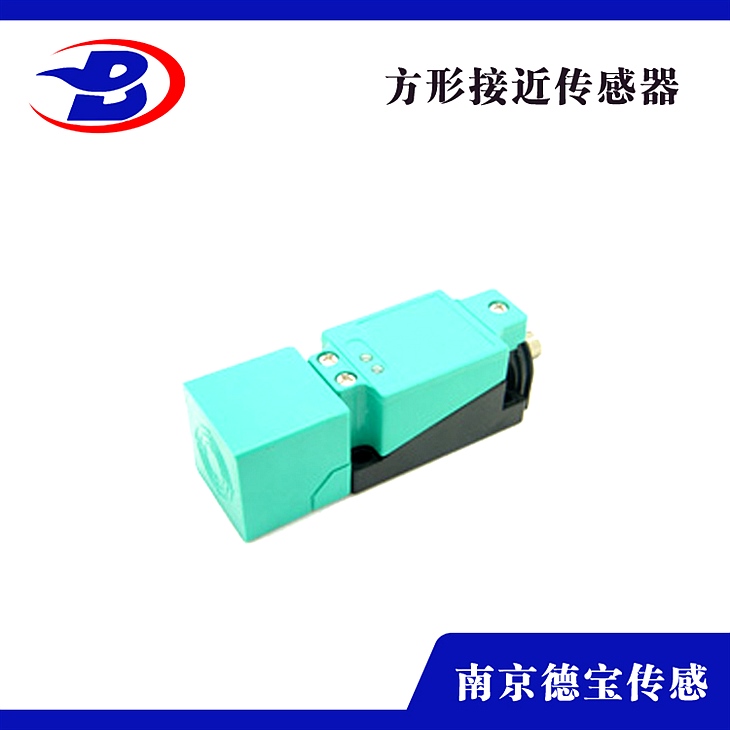

DOB-EU40/L-20BNS-KD直流三线NPN方形电容式接近开关

DOB-EU40/L-20BNS-KD直流三线NPN方形电容式接近开关

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）

开关功用：

电容式传感器的感应面同两个同心布置的金属电极组成，这两个电极相当于一个非线绕电容器的电极。电极的外表a和b衔接到一个高频振荡器的反应支路中，对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时，它就进入了电极外表前面的电场，并惹起耦合电容发作改动。振荡器开端发作振荡，振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种具有开关量输出的位置传感器，它的丈量头通常是构成电容器的一个极板，而另一个极板是物体的自身，当物体移向接近开关时，物体和接近开关的介电常数发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测，包括导体、半导体、绝缘体，以至能够用于检测液体和粉末状物料。关于非金属物体，动作间隔决议于材质的介电常数，资料的介电常数越大，可取得的动作间隔越大。

构造：

电容式接近开关由三大局部组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场，并到达感应间隔时，在金属目的内产生涡流，从而招致振荡衰减，以致停振。振荡器振荡及停振的变化被后级放大电路处置并转换成开关信号，触发驱动控制器件，从而到达非接触式之检测目的。

工作原理：

原理就是当电源接通时，RC振荡器不震荡，当一目的朝着电容器的电极靠近时，电容器的容量增加，振荡器开端震荡，经过后极电路的处置，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电极构成，很像“翻开的”电容器电极，这两个电极构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。

接线：

1、两线制

两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

2、三线制引线有颜色标识

接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

接近开关三线制接线，由于接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。假如是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。假如是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

接近开关怎样判别是NPN型还是PNP型

由二极管的特性可知，P代表阳极（+）N代表阴极（-）。又由于二极管正导游体反向截止。三极管能够看作是由两个二极管组成。而又晓得接近开关电源正极，它就相当于三极管的基极，因而以电源正作为动身点。用万用表的电阻档，红表笔接电源正，黑表笔分别接0v电源线和信号线，假如分别丈量电阻很小，在交流表笔丈量，假如分别丈量电阻很大，那么能够此接近开关是NPN型，反之是PNP型接近开关。
