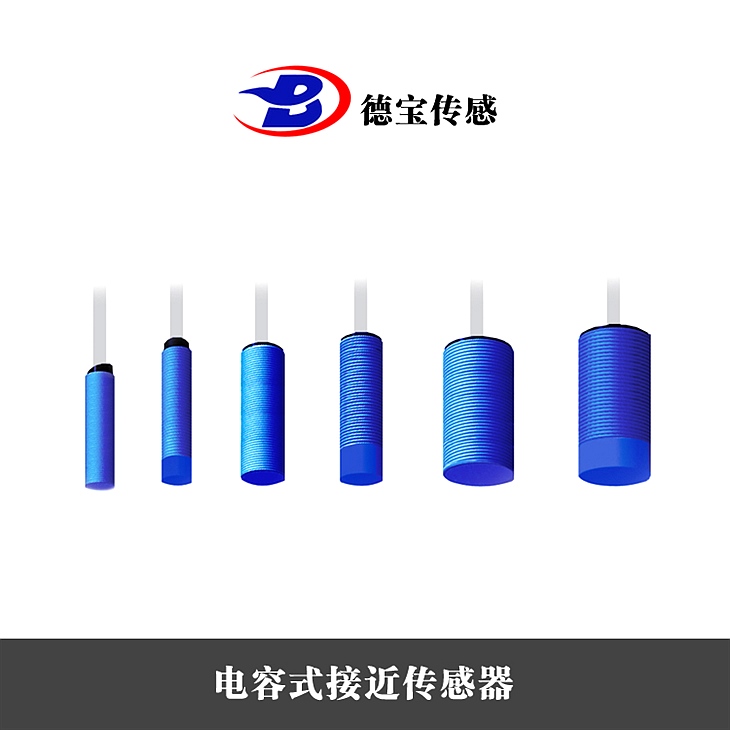

电容式接近开关DOB-KAS/L-80-A14-A-K-NL

电容式接近开关DOB-KAS/L-80-A14-A-K-NL

产品详情

电容式接近开关DOB-KAS/L-80-A14-A-K-NL

构造

电容式接近开关由三大局部组成:振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目的接近这一磁场,并到达感应间隔时,在金属目的内产生涡流,从而招致振荡衰减,以致停振。振荡器振荡及停振的变化被后放大电路处置并转换成开关信号,触发驱动控制器件,从而到达非接触式之检测目的。

电容式接近开关DOB-KAS/L-80-A14-A-K-NL




原理

是当电源接通时,RC振荡器不震荡,当一目的朝着电容器的电靠近时,电容器的容量增加,振荡器开端震荡,经过后电路的处置,将振和震荡两种信号转换成开关信号,电容式接近开关的感应圈由同轴金属电构成,很像“翻开的”电容器电,这两个电构成一个电容,串接在RC振荡回路中,从而起到检测有无物体存在的目的。

电容式接近开关DOB-KAS/L-80-A14-A-K-NL

开关功用


电容式传感器的感应面同两个同心布置的金属电组成,这两个电相当于一个非线绕电容器的电。电的外表a和b衔接到一个频振荡器的反应支路中,对该振荡器的调理要使得它在外表自在时不发作振荡。

当物体接近传感器的有效外表时,它进入了电外表前面的电场,并惹起耦合电容发作改动。振荡器开端发作振荡,振荡幅度由一个评价电路记载下来并被转换为一个开关命令。

电容式接近开关亦属于一种有开关量输出的位置传感器,它的丈量头通常是构成电容器的一个板,而另一个板是物体的自身,当物体移向接近开关时,物体和接近开关的介电常数发作变化,使得和丈量头相连的电路状态也随之发作变化,由此便可控制开关的接通和关断。电容式接近开关对任何介质都能够检测,包括导体、半导体、缘体,以至能够用于检测液体和粉末状物料。关于非金属物体,动作间隔决议于材质的介电常数,资料的介电常数越大,可取得的动作间隔越大。

电容式接近开关DOB-KAS/L-80-A14-A-K-NL

接线:


三根线的接线接法:

粽色的是接电源的正,蓝色的是接电源的负,黑色的是接负载(信号输出)。

二根线的接线办法(DC或AC):

棕色线衔接负载的负,负载的正线再衔接电源的正,蓝色的直接衔接电源的负。

体接线办法请参照开关标牌上的接线图来接线,切勿错接反接!

直流三线接近开关的三根线分别是:棕色线---电源正蓝色线---电源负黑色线---输出号

交流二线型开关:将负载和接近开关串联后接在交流电源端。
