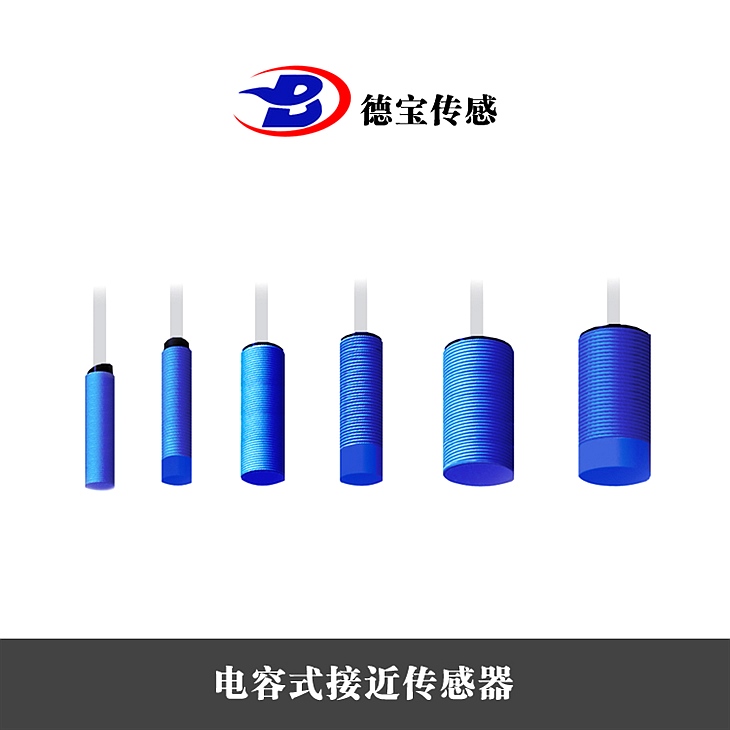

DOB-R/L-1010018圆柱形电容式接近传感器

DOB-R/L-1010018圆柱形电容式接近传感器

产品详情

DOB-R/L-1010018圆柱形电容式接近传感器

典型应用

1、水泥:回转窑窑头/篦冷机工况监测

2、电厂:锅炉及余热锅炉熄灭监测

3、玻璃:玻璃凝结炉工况监测

4、冶金:高炉/加热炉工况监测

5、石化:各种管式加热炉工况监测

6、渣滓处置:熄灭器及焚化炉工况监测

技术参数

M12 M18 M18 M30 M30

检测间隔 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %

应差间隔 检测间隔的15%以下

检测物体 金属

规范检测物体 金属12×12×1mm 金属18×18×1mm

金属45×45×1mm

金属30×30×1mm

金属70×70×1mm

频率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz

电源电压 DC12~24V脉动 10%以下(DC10~30V)

接线图

1、有两线制和三线制之区别,三线制又分为NPN型和PNP型,它们的接线是不同的。

2、两线制的接线比拟简单,与负载串联后接到电源即可。

3、三线制的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:关于NPN型,应接到电源正端;关于PNP型,则应接到电源0V端。

4、负载能够是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5、需求特别留意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块普通可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型。千万不要选错了。

6、两线制受工作条件的控制,导通时开关自身产生一定压降,截止时又有一定的剩余电流流过,选用时应予思索。三线制虽多了一根线,但不受剩余电流之类不利要素的搅扰。

7、有的厂商将的“常开”和“常闭”信号同时引出,或增加其它功用,此种状况,请按产品阐明书详细接线。
