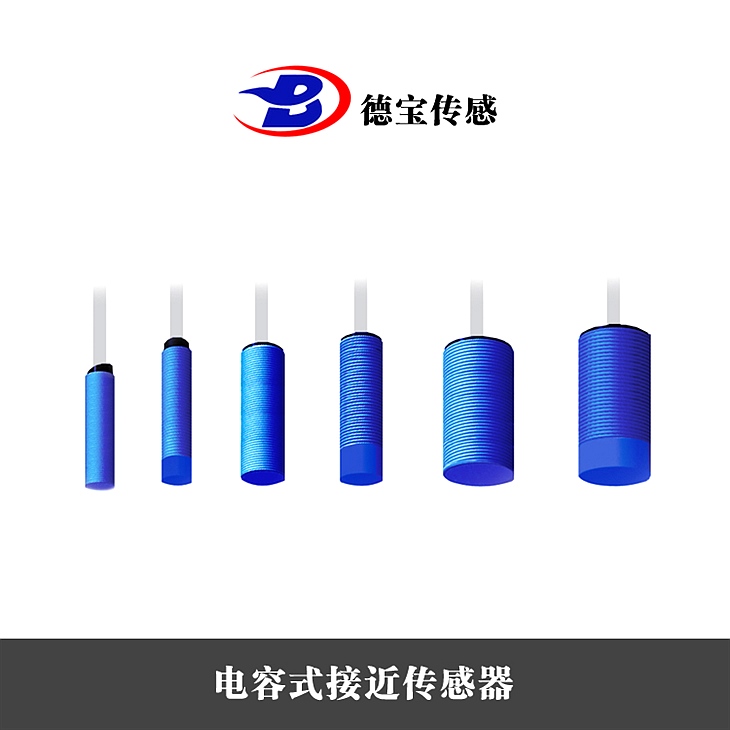

DOB-SAT8-5BXSJ/L-281三线NPN常开电容式接近开关

DOB-SAT8-5BXSJ/L-281三线NPN常开电容式接近开关

简介：

这种开关的丈量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在丈量过程中通常是接地或与设备的机壳相衔接。当有物体移向接近开关时，不管它能否为导体，由于它的接近，总要使电容的介电常数发作变化，从而使电容量发作变化，使得和丈量头相连的电路状态也随之发作变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，能够绝缘的液体或粉状物等。

工作原理：

当电源接通时，RC振荡器不震荡，当一目的朝着电容器的电极靠近时，电容器的容量增加，振荡器开端震荡，经过后极电路的处置，将振和震荡两种信号转换成开关信号，电容式接近开关的感应圈由同轴金属电极构成，很像“翻开的”电容器电极，这两个电极构成一个电容，串接在RC振荡回路中，从而起到检测有无物体存在的目的。

主要用处：

接近开关在技术以及工业中都有的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在防盗方面，如材料档案、财会、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗安装。在丈量技术中，如长度，位置的丈量；在控制技术中，如位移、速度、加速度的丈量和控制，也都运用着大量的接近开关。

接线：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比拟简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：关于NPN型接近开关，应接到电源正端；关于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载能够是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需求特别留意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块普通可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要***NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要***PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关自身产生一定压降，截止时又有一定的剩余电流流过，***时应予思索。三线制接近开关虽多了一根线，但不受剩余电流之类不利要素的搅扰，工作更为牢靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功用，此种状况，请按产品阐明书详细接线。

什么是NPN型又什么是PNP型？

NPN型：

负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）

PNP型：

负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）
