激光测距传感器

产品详情

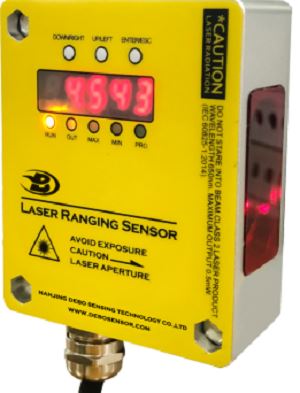

德宝TLS激光测距传感器可在30米范围内检测垂直或倾斜的目标，不受颜色、材料或光泽度影响。

•越限继电器输出，支持NPN/PNP；电压、电流模拟输出；RS485输出

•优异的范围、重复精度和准确度组合可实现高度可靠的目标检测和精确的距离测量

•五个8段显示屏和按钮编程，易于安装、故障排除和实时距离测量

•耐用的IP67外壳、高度抗环境光干扰和各种温度下稳定的性能在有挑战性的环境中提供可靠的性能


TLS-01C-Ax详细技术参数

型号	可调范围	输入/输出参数
DOB-TLS-01C-A1L	0-1M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（0-10V）,一路开关量
DOB-TLS-01C-A2L	0-1M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）,一路开关量
DOB-TLS-01C-A3L	0-1M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）+485
DOB-TLS-01C-A4L	0-1M 可调	输入：电压10-30VDC（±10%）输出：2路开关量
DOB-TLS-05C-B1L	0-5M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（0-10V）,一路开关量
DOB-TLS-05C-B2L	0-5M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）,一路开关量
DOB-TLS-05C-B3L	0-5M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）+485
DOB-TLS-05C-B4L	0-5M 可调	输入：电压10-30VDC（±10%）输出：2路开关量
DOB-TLS-10C-C1L	0-10M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（0-10V）,一路开关量
DOB-TLS-10C-C2L	0-10M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）,一路开关量
DOB-TLS-10C-C3L	0-10M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）+485
DOB-TLS-10C-C4L	0-10M 可调	输入：电压10-30VDC（±10%）输出：2路开关量
DOB-TLS-20C-D1L	0-20M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（0-10V）,一路开关量
DOB-TLS-20C-D2L	0-20M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）,一路开关量
DOB-TLS-20C-D3L	0-20M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）+485
DOB-TLS-20C-D4L	0-20M 可调	输入：电压10-30VDC（±10%）输出：2路开关量
DOB-TLS-30C-E1L	0-30M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（0-10V）,一路开关量
DOB-TLS-30C-E2L	0-30M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）,一路开关量
DOB-TLS-30C-E3L	0-30M 可调	输入：电压10-30VDC（±10%）输出：一路模拟量（4-20MA ）+485
DOB-TLS-30C-E4L	0-30M 可调	输入：电压10-30VDC（±10%）输出：2路开关量

电子参数

供电电压 U_V	DC 10V...30V
残余纹波	≤ 5 V
功耗	≤ 2.1W 4)
初始化时间	≤ 250ms
预热时间	≤ 10s
外壳材料	铝合金（AL）有机玻璃（PMMA）
连接类型	M12防水接头，引线
显示器	5位数码管, 5 x LED
重量	360g
外壳防护等级	IP65
防护等级	III

1) 极限值，反极性保护在具备短路保护的电路中运行时：极限8 A.

2) 对于 TLS-xxxx：UV > 15 V.

3) 不得低于或超出 UV公差.

4) 无负荷.

性能

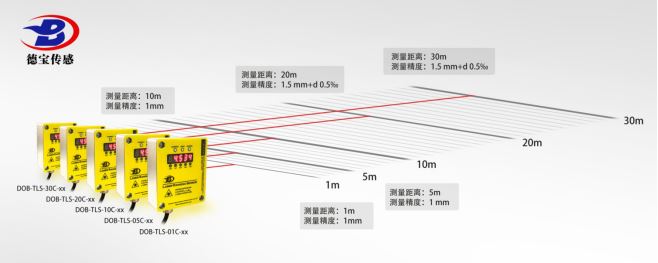

测量范围	0-5M ,0-10M,0-15M ,0-20M,0-30M
测量物体	自然物体
分辨率	1mm
精度	精度1.5 mm+d 0.5‰

√ 量程可设置，极限30米

√ 数码管实时显示测量结果

√ LED状态显示

√ 电压模拟输出

√ 越限继电器输出（支持NPN/PNP）

√ 测量距离矫正

√ 基本参数设定

√ RS485接口，支持Modbu s RTU协议.

频率	5Hz，10Hz, 20Hz, 30Hz
输出时间	≥ 4 ms ₆₎
光源	红色激光
激光等级	1 (IEC 60825-1:2014, EN 60825-1:2014) ₇₎
典型光电尺寸距离（）	15 mm x 15 mm (10 m)
其他功能	可设置的滑动平均值：快/慢, 切换模式：距离对象 (DtO), 可示教、参数化和反转的数字输出, 可调节滞后现象, 示教式、可参数设置、可逆式模拟输出端, 多功能输入：激光关闭/外部示教/禁用, 关闭显示屏, 恢复出厂设置, 锁定用户操作界面
平均激光使用寿命（25℃ 时）	100,000 h

1) 对应于 1 σ.

2) 6% ... 90% 反射率.

3) 取决于设置的平均值形成方式：快/慢.

4) 90% 反射率.

5) 将物体从侧面引入测量范围.

6) 持续在测量范围内更改至物体的距离.

7) 波长：658 nm；极限功率：120 mW；脉冲持续时间：2.5 ns；接触率：1/400.

数字输出
	数量	1 _{1) 2) 3)}
	类型	PNP，NPN可选择
	极限输出电流I_A	≤100 mA
模拟输出端
	数量	1
	类型	电压/电流输出可选
	电压/电流	0V-10V/4mA-20mA,≤300Ω
	分辨率	12bit
多功能输入(MF)		1 _{x3) 4)}
滞后		10mm...1000mm

接口

环境参数

运行环境温度	–15 °C ... +50 °C
存储环境温度	–20 °C ... +60 °C
极限相对空气湿度（非冷凝）	≤ 85 %
类型抗环境光能力	40,000 lx
抗振动性	EN 60068-2-6, EN 60068-2-64
抗冲击能力	EN 60068-2-27
