接近开关接线图以及二线、三线、四线接近开关接线方法说明

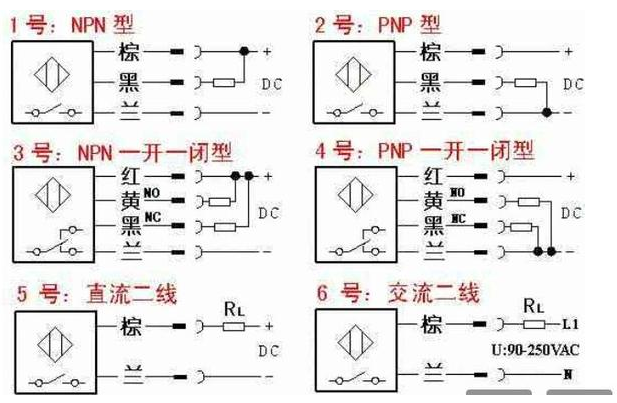

接近开关接线图：

接近开关种类繁多，其具体接线方法该如何呢？

1. 两线式接近开关的连接：接近开关与电源串联负载即可。直流电源产品应连接到电源的正极（棕色）和电源的蓝色（黑色）端（0V（负极）。不需要交流电源产品。

2. 三线或四线制负载接线如下：除了连接到接近开关信号端的负载外，对于NPN接近开关，负载的另一端应连接到电源的正极（+）端；对于PNP接近开关，LO的另一端AD应连接到电源的0V（负）端。
