双极性磁性接近开关工作原理说明

开关霍尔传感器是一种磁敏接近传感器,具有应用灵活、工作电压范围宽、采样频率高等特点。它是一种高可靠性的非接触式清洗传感器,广泛应用于位置传感和旋转测量中。

芯片封装中的成品霍尔接近开关没有统一的标准,或者是由磁铁的S极或N极触发的。当磁体嵌入固定时,用户在维护和更换时需要判断磁体的极性,使用不便。双极磁接近开关在不区分磁铁极性的情况下,具有很大的灵活性和方便性。

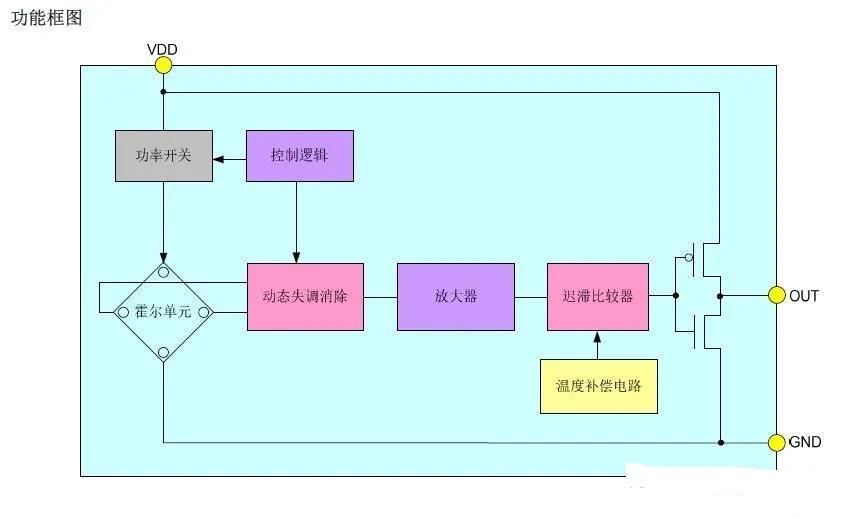

例如:全极霍尔开关有一个磁场来识别全极性,只要北极或南极的磁场接近启动,磁场退出,输出就会闭合。与其他通用霍尔传感器设备不同,它不需要特定的北极或南极来操作,这减少了组装过程中识别磁极的混乱。该产品采用动态偏置消技术,消掉了封装应力、热应力和温度梯度引起的偏置电压,提高了器件的一致性。

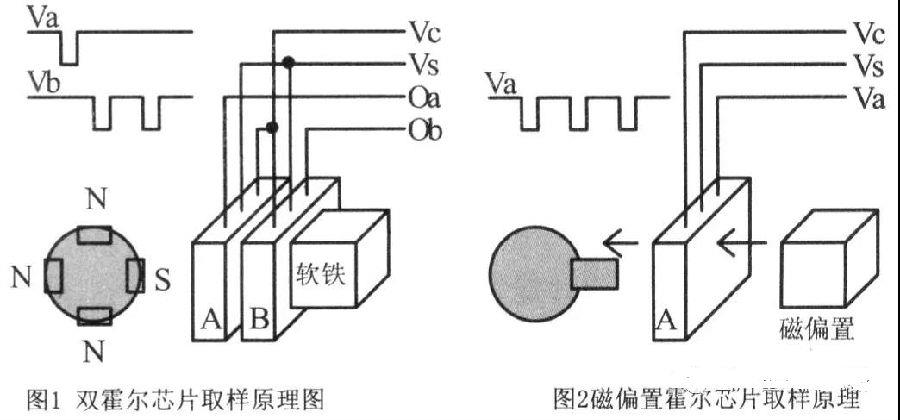

霍尔传感器是一种单极性霍尔效应开关IC,它的一个感应面是S型的磁铁非常敏感,假设这个表面是S型的,那么另一面是N型的非常敏感,假设这个表面叫N型的。把两个开关a型和B型霍尔芯片叠在一起,压力机靠近一个芯片的正面,S面朝外,芯片中的B和N面朝外,两个芯片的0、0B开路连接作为输出端子,共用同一电源,并封装在一个铜螺栓器件中,作用是使芯片表面朝向N或S磁极,结构原理见图1。

因为A、B芯片堆叠前后,磁场通过A芯片影响B芯片的敏感表面,显然B芯片的敏感度会降低。实验表明,与A芯片相比,磁体与B芯片底部的触发距离缩短了约1.5mm。为了补偿B芯片灵敏度的降低,可以在B芯片的背面添加一小块铁磁材料进行补偿。稀土磁钢的磁场可以无补偿地通过芯片,触发B芯片。当S非常接近传感器时,A芯片输出,当N非常接近传感器时,B芯片输出。因此,不管磁铁的哪个极靠近传感器,不管磁铁的极性如何,总是有一个芯片输出。双极开关霍尔效应传感器具有无需关心磁体极性、传感器互换性强、更换和维护方便等优点。缺点是使用两个芯片,成本略有增加,B芯片动作距离略有缩短。
