NPN型和PNP型传感器的接口和接线方法

NPN传感器接口及接线方法

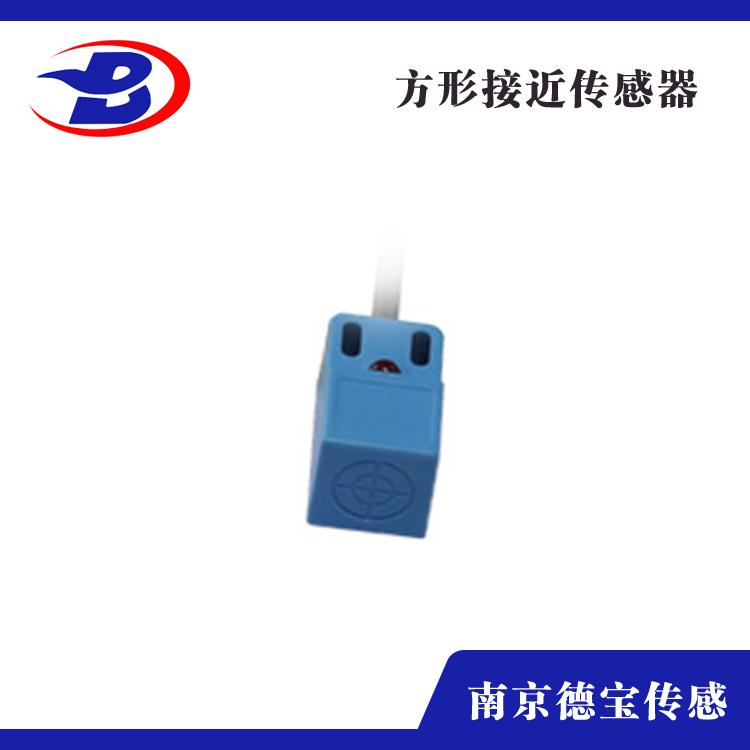

以接近传感器为例，传感器的主控制电路驱动npne晶体管提供信号输出。当npne晶体管打开时，电流从集电极流入，从发射极流出，因此负载需要连接在棕色线(VCC)和黑色线(出)之间。当传感器工作时，电流从VCC流向负载，然后流入NPN晶体管的集电极(C)，再从发射极(E)流出，回到GND。PLC的输入端口通过光耦合器隔离。我们可以将光耦合器内部的LED作为负载，因此NPN传感器需要与PLC接口连接，其公共端作为阳极。

PNP传感器接口及接线方法

以接近传感器为例，传感器的主控制电路驱动PNP三极管提供信号输出。当PNP三极管接通时，电流从发射极流入，从集电极流出，因此负载需要连接在黑线(出)和蓝线(GND)之间。当传感器工作时，电流从VCC流到PNP三极管的发射极(E)，从集电极(c)流出，然后流入负载，再流回GND。PLC的输入端口通过光耦合器隔离。我们可以将光耦合器内部的LED作为负载，因此PNP传感器需要与PLC接口连接，公共端作为阴极。
