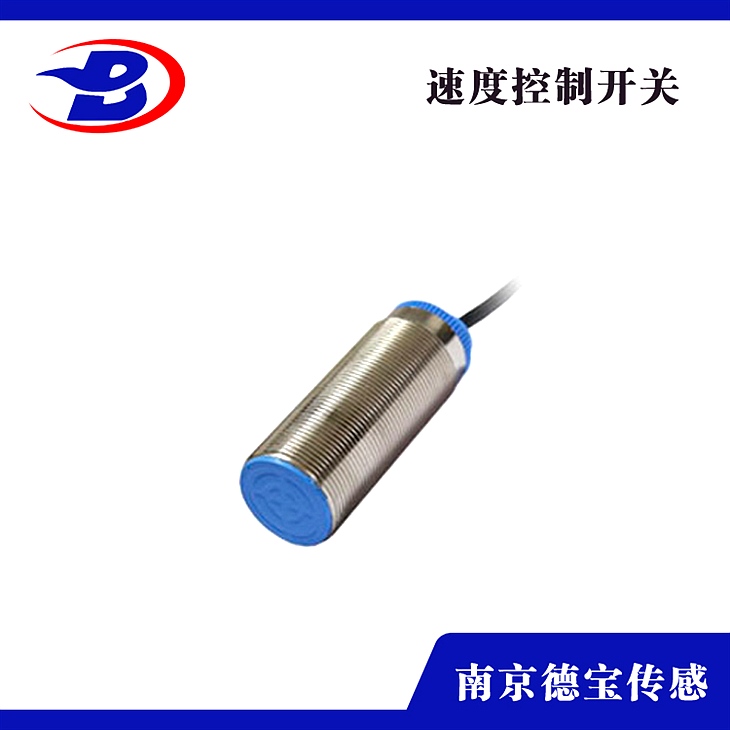

DOB-HSH-M12/L-C43T-L-JG杭荣齿轮测速传感器

DOB-HSH-M12/L-C43T-L-JG齿轮测速传感器

一、工作原理

1、旋转探测仪装置在被传动轴旁，被传动轴装有检测片。

2、当电动机运转时，经过传动安装差遣被传动轴转动，被传动轴上的检测片也随之转动。

3、旋转探测仪接纳到检测片的平均距离脉冲信号，此时旋转探测仪为闭合状态，经过串接中间继电器的自保触头使交流接触器吸合，交流接触器主触头闭合使电机转动。

4、当设备发作卡转，堵转、皮带打滑、传动带零落毛病时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，旋转探测仪将接纳不到检测片的平均距离脉冲信号。

5、在工艺时间内（5秒）未接纳到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，牢靠的维护设备(此产品接纳检测片转动信号与电机大小无关)。

DOB-HSH-M12/L-C43T-L-JG齿轮测速传感器

二、技术参数

1、工作电源：24VDC/110VAC/220VAC

2、缘电阻：＞500MΩ 输出信号：开关量信号

3、环境温度：-20℃~+60℃ 环境湿度：小于90

4、外型尺寸：Ф30×115mm

5、重量：0.5Kg

6、跳脱时间：3-17秒

7、响应时间：＜2mS

8、检测间距H2：≤8mm

9、工作间隔H1：≥20mm（10mm/埋入式/二线）

DOB-HSH-M12/L-C43T-L-JG齿轮测速传感器

三、装置及接线

1、本安装装置时，使其轴线处于程度位置。

2、将装置支架衔接在胶带机中间架上，然后用螺栓将本安装固定在支架的装置板上即可。

3、 本安装带有1.5米左右的四芯橡套电缆，用户依据标号接线即可。1、3为常开接点，1、2为常闭接点。

当胶带机启动后运转到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运转状态。假如胶带发作打滑，带速降至正常速度的之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。

4、由于常闭至常开的转换过程对应的速度差值较大，所以用户可选择运用常开（或常闭）种并在订货时阐明，如无请求，我厂将按常开点调试出厂。

5、本安装出厂时已依据带速及打滑率调整好，运用时勿需再调。

6、本安装为非差动式，故在胶带机启动或停机过程中应不投入或投入无效，并应在控制线路设计中予以***。
