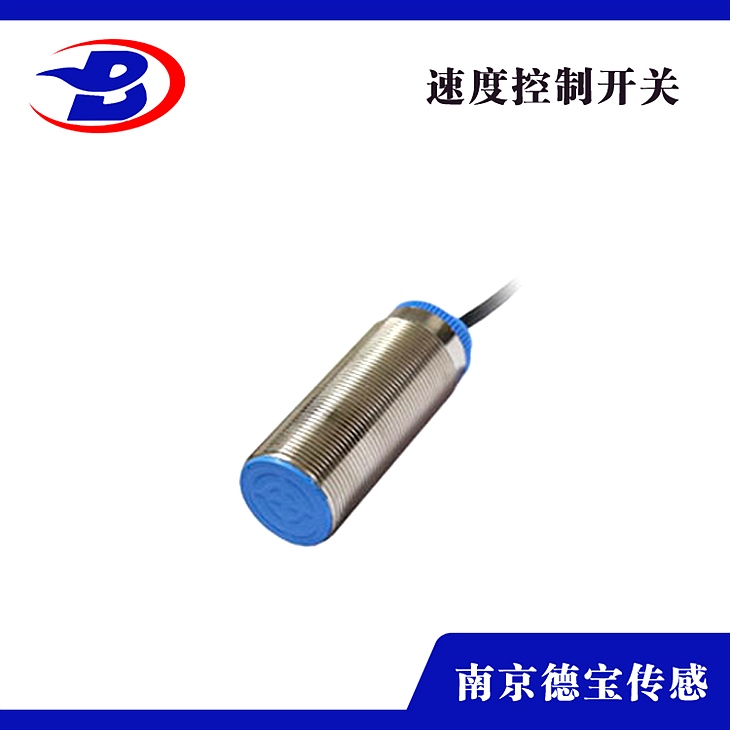

DOB-KG18/L-JZ-K5速度传感器选型90-250VAC
DOB-KG18/L-JZ-K5速度传感器选型90-250VAC
1、启动时间和检测时间分开!为了避开设备在启动时转速迟缓而设计的(启动时间为10秒)!当设备正常运转后自动切换到检测时间设定(检测时间是人为设定0.5-10秒)!
2、宽电压设计24VDC-220VAC交直流两用!以顺应不同场所的运用,需配置中间继电器24VDC-220VAC。
3、H2检测间隔增大到10mm改良以往间隔短不牢靠的问题。
DOB-KG18/L-JZ-K5速度传感器选型90-250VAC
工作电源:24VDC/110VAC/220VAC
缘电阻:>500MΩ 输出信号:开关量信号
环境温度:-20℃~+60℃ 环境湿度:小于90
外型尺寸:Ф30×115mm 重 量:0.5Kg
跳脱时间:3-17秒 响应时间:<2mS
检测间距H2:≤8mm 工作间隔H1:≥20mm (10mm/埋入式/二线)
DOB-KG18/L-JZ-K5速度传感器选型90-250VAC
1、本安装装置时,使其轴线处于程度位置。
2、将装置支架衔接在胶带机中间架上,然后用螺栓将本安装固定在支架的装置板上即可。
3、 本安装带有1.5米左右的四芯橡套电缆,用户依据标号接线即可。1、3为常开接点,1、2为常闭接点。
当胶带机启动后运转到正常速度时,接点转换,接点1、3由闭合转为常开,接点1、2由断开转为常闭,此时为正常运转状态。假如胶带发作打滑,带速降正常速度的之70左右时,接点再次转换,接点1、3闭合,1、2断开,此时为打滑状态。
4、由于常闭常开的转换过程对应的速度差值较大,所以用户可选择运用常开(或常闭)种并在订货时阐明,如无请求,我厂将按常开点调试出厂。
5、本安装出厂时已依据带速及打滑率调整好,运用时勿需再调。
6、本安装为非差动式,故在胶带机启动或停机过程中应不投入或投入无效,并应在控制线路设计中予以。
