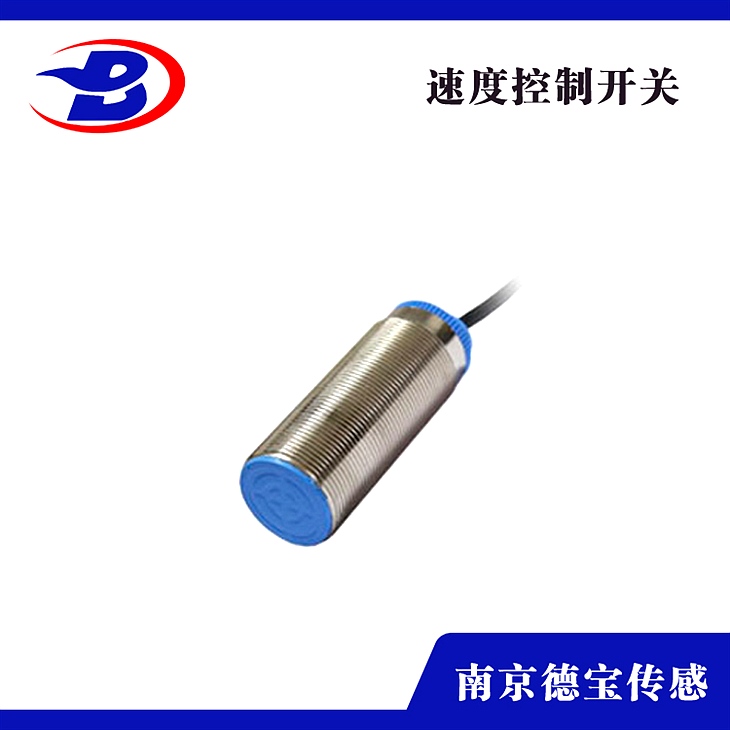

DOB-OKGYZB/NYF/L-VAC1旋转式速度开关

DOB-OKGYZB/NYF/L-VAC1旋转式速度开关

产品详情

DOB-OKGYZB/NYF/L-VAC1旋转式速度开关

工作原理

1、旋转探测仪装置在被传动轴旁,被传动轴装有检测片。

2、当电动机运转时,经过传动安装差遣被传动轴转动,被传动轴上的检测片也随之转动。

3、旋转探测仪接纳到检测片的平均距离脉冲信号,此时旋转探测仪为闭合状态,经过串接中间继电器的自保触头使交流接触器吸合,交流接触器主触头闭合使电机转动。

4、当设备发作卡转,堵转、皮带打滑、传动带零落毛病时,被传动轴将慢转或停转,此时检测片也随之慢转或停转,旋转探测仪将接纳不到检测片的平均距离脉冲信号。

5、在工艺时间内(5秒)未接纳到转动信号,旋转探测仪将由闭合状态转为断开,中间继电器也断开,交流接触器断开及时停机,牢靠的维护设备(此产品接纳检测片转动信号与电机大小无关)。

1、启动时间和检测时间分开!为了避开设备在启动时转速迟缓而设计的(启动时间为10秒)!当设备正常运转后自动切换到检测时间设定(检测时间是人为设定0.5-10秒)!

2、宽电压设计24VDC-220VAC交直流两用!以顺应不同场所的运用,需配置中间继电器24VDC-220VAC。

3、H2检测间隔增大到10mm改良以往间隔短不牢靠的问题。

装置阐明

1、一切的传动安装、如螺旋保送机、提升机、皮带保送机,拉链机、等都应在其被传动处(机器尾端)停止装置。

2、机械装置工序,拆下端盖,在端盖钻≥Φ12孔,在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔,攻丝M6、深10-15mm

装置及接线

1、本安装装置时,使其轴线处于程度位置。

2、将装置支架衔接在胶带机中间架上,然后用螺栓将本安装固定在支架的装置板上即可。

3、 本安装带有1.5米左右的四芯橡套电缆,用户依据标号接线即可。1、3为常开接点,1、2为常闭接点。

当胶带机启动后运转到正常速度时,接点转换,接点1、3由闭合转为常开,接点1、2由断开转为常闭,此时为正常运转状态。假如胶带发作打滑,带速降至正常速度的之70左右时,接点再次转换,接点1、3闭合,1、2断开,此时为打滑状态。

4、由于常闭至常开的转换过程对应的速度差值较大,所以用户可选择运用常开(或常闭)之一种并在订货时阐明,如无请求,我厂将按常开点调试出厂。

5、本安装出厂时已依据带速及打滑率调整好,运用时勿需再调。

6、本安装为非差动式,故在胶带机启动或停机过程中应不投入或投入无效,并应在控制线路设计中予以***。
